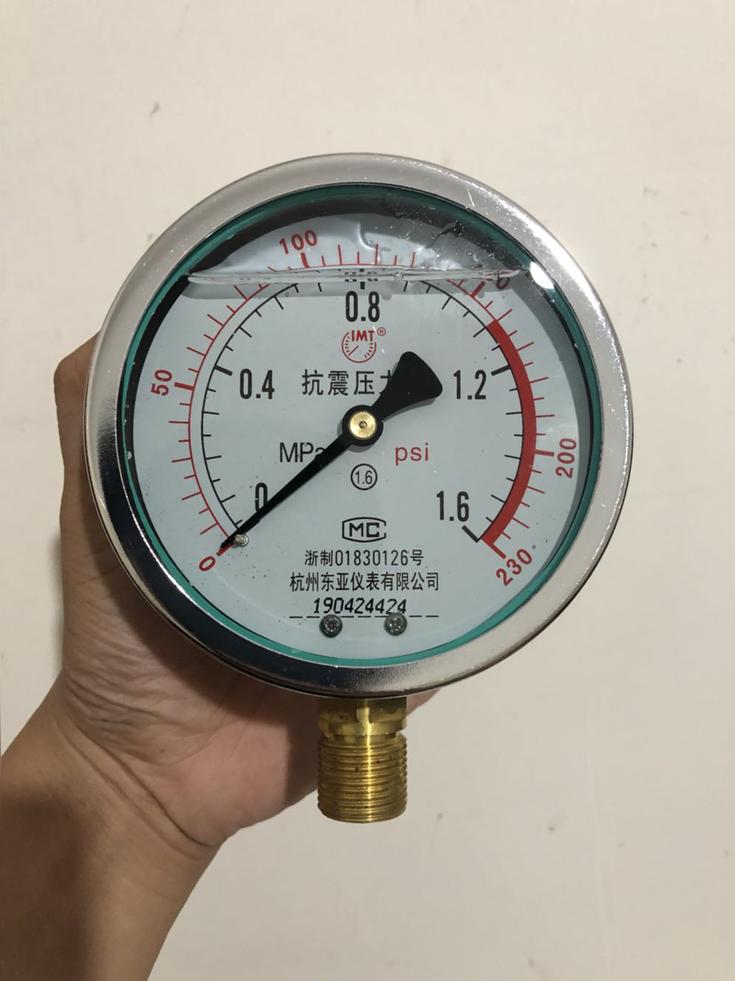

抗震壓力表，又名耐震壓力表，該系列儀表具有良好的耐震性能，特別適用于有機械強烈振動和介質壓力劇烈脈動的情況下，測量無爆炸危險、不結晶、不凝固，以及對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力。該儀表指示穩定，讀數清晰。廣泛應用于重型機械、礦山、石油、化工、冶金、電力等部門。

中文名

抗震壓力表

外文名
別名

耐震壓力表

運用領域

機械、石油、化工、冶金、礦山

型號

YN-40 YN-50 YN-60 YN-75

優點

良好耐震性能

應用

抗震壓力表適用于環境劇烈振動場所，可耐受介質脈動，沖擊及突然卸荷，儀表指示穩定清晰。廣泛應用于機械，石油、化工、冶金、礦山、電力等部門，測量對銅和銅合金無腐蝕性介質的壓力。

抗震壓力表原理:

由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。

抗震壓力表外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。

抗震壓力表在外殼內填充阻尼液(一般為硅油或甘油)的儀表，能夠抗工作環境振動和減少介質壓力的脈動影響。

技術參數

型號YN-40YN-50YN-60YN-75YN-100YN-150
公稱直徑Φ40Φ50Φ60Φ75Φ100Φ150
接頭螺紋M10*1M14*1.5M20*1.5
精度等級2.51.6
測量范圍（MPa）真空：-0.1~0壓力真空：-0.1~0.06-0.1~0.15-0.1~0.3-0.1~0.5-0.1~0.9-0.1~1.5-0.1~0.06-0.1~2.4壓力：0~0.10~0.160~0.10~0.250~0.40~0.60~10~1.60~2.50~40~60~100~160~250~400~60
展開表格

安裝注意

1.儀表使用環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度205℃時，須計入溫度附加誤差。

2.儀表必須垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。

3.儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量最低都不應低于下限的1/3，測量真空時真空部分全部使用。

4.使用時如遇到儀表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或聯系生產廠家維修。

5.儀表應避免震動和碰撞，以免損壞。

6.訂貨時請注明：儀表型號及名稱；儀表的測量范圍；儀表的精度等級偏離正包裝要求和其它。

7.根據用戶使用要求進行特殊設計。

抗震壓力表

接濕部件

1.黃銅/青銅、測量更大的壓力范圍：黃銅/合金鋼、黃銅/316不銹鋼

2.316不銹鋼/合金鋼

3.316不銹鋼

故障排除

一、指針抖動大。原因：1、被測介質壓力大；2、壓力計的安裝位置震動大。

二、壓力表無指示。原因：1、導壓管上的切斷閥未打開；2、導壓管堵塞；3、彈簧管接頭內污物淤積過多而堵塞；4、彈簧管裂開；5、中心齒與扇齒磨損過多，以至不能嚙合。

三、壓力指示誤差不均勻。原因：1、彈簧管變形失效；2、彈簧管自由端與扇形齒輪，連桿傳動比調整不當。

四、壓力表指針有跳動或呆滯現象。原因：1、指針與表面玻璃或刻度相碰有摩檫；2、中心齒輪軸彎曲；3、兩齒輪嚙合有污物；4、連桿與扇齒輪間的活動螺絲不靈活。

五、壓力去掉后，指針不能恢復到零點。原因：1、指針打彎；2、游絲力短不足；3、指針松動；4、傳動齒輪有摩檫。

六、傳動比失調。

七、壓力表指示偏低。原因：1、傳動比失調；2、彈簧管有滲漏；3、指針或傳動機構有摩檫；4、導壓管線有泄露。

八、指針不能指示到上限刻度。原因：1、傳動比??；2、機芯固定在機座位置不當；3、彈簧管焊接位置不當。
