基本內容

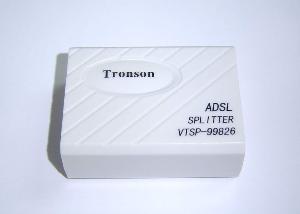

ADSL語音分離器是在傳統電話系統上增加ADSL高頻濾波，其尺寸小巧，價格低廉，可將傳輸語音的低頻信號（300～3400Hz）和傳輸數據的高頻信號（20KHz～1MHz）完全分離，使其在同一線路傳輸時互不干擾，全面排除電話干擾信號，PCB插座直接插線路板，能將DSL信號衰減最低，有效控制因普通插座導線對DSL信號傳輸阻隔，從而減少掉線率，提高上網效率。輸出電路部分提供為獨立ADSL modem數據信號，濾波效果特好，對電話保持超清晰通話效果，能解決因部分電話機靜態高頻信號損耗引起的ADSL上、下行速率下降及經常斷電等問題，線路對感應雷擊和過壓沖擊電流的過壓保護，電話時不影響ADSL掉線，保持良好的電話效果與網速。

ADSL原理

傳統的電話系統使用的是銅線的低頻部分（4kHz以下頻段）。而ADSL采用DMT（離散多音頻）技術，將原先電話線路0Hz到1.1MHz頻段劃分成256個頻寬為4.3kHz的子頻帶。其中，4kHz以下頻段仍用于傳送POTS（傳統電話業務），20kHz到138kHz的頻段用來傳送上行信號，138kHz到1.1MHz的頻段用來傳送下行信號。DMT技術可根據線路的情況調整在每個信道上所調制的比特?cái)?shù)，以便更充分地利用線路。一般來說，子信道的信噪比越大，在該信道上調制的比特?cái)?shù)越多。如果某個子信道的信噪比很差，則棄之不用。目前，ADSL可達到上行640kbps、下行8Mbps的數據傳輸率。

ADSL SPLITTER

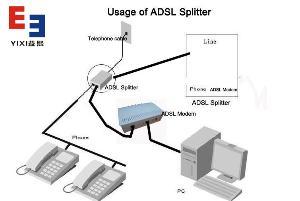

ADSL語音分離器是在傳統電話系統上提供ADSL服務的無源低通濾波器，可將傳輸話音的低頻信號（300～3400Hz）和傳輸數據的高頻信號（20KHz～1MHz）完全分離有效分開，消除電話信號對ADSL線路的影響，減少ADSL掉線的機會。好的信號分離器，會為您帶來優質的通話效果，同時純凈的寬帶信號會使您的寬頻更加暢通，不易掉線。

影響上網的因素

ADSL SPLITTER

ADSL語音分離器影響上網的因素幾點：用戶下戶線為鐵芯線或銅包鋼線，線路接頭過多，接頭接觸不良，接頭氧化嚴重。造成線路傳輸質量低。要達到電信標準，必需是雙濾波器，每個濾波器電

感值不能低于4.1mH，但是個人用戶也可以用單濾波器的，性能比雙濾波器的會差些，可以省不到一元的成本。多人用戶，集體用戶如果用的語音分離器不好，會給工作學習帶來很大不必要的麻煩。因?yàn)橐螂娫挄r(shí)產生的回流會嚴重影響到ADSL MODEM的工作，就是使電話聲音也不流暢，上網掉線等嚴重的問題。

測試參數

阻抗（POST POTS IMPEDANCE)

每個國家的阻抗不一樣，對局端語音分離器的要求也不一樣

插入損耗越小越好，單位DB

回程損耗（Retrun loss）

回程損耗越大越好，單位DB

縱向平衡（Longitudinal conversion loss）

縱向平衡越大越好，單位DB

頻帶衰減（Stop band attenuation）

頻帶衰減越大越好，單位DB

群延時（Delay distortion）

群延時與電感量有關，單位u sec

直流電阻（DC Resistance)

越小越好，單位歐

越大越好，單位歐
