AM-39導彈彈身呈錐頭圓形，彈翼為梯形懸臂式；全彈總長4．7米，彈徑0．35米，翼展1．1米；導彈發射總重為652千克．“飛魚’導彈的動力系統包含兩部分：主發動機為一臺端面燃燒的固體火箭發動機，總重170千克，工作時間150秒，平均推力2．4千牛，可使導彈的巡航速度保持在0．9個馬赫數；助推器是一臺側面燃燒藥柱的固體火箭發動機，重達80千克，工作時間2．5秒，平均推力74千牛，可把導彈迅速加速到超音速，而后在主發動機作用下以巡航速度飛行．兩臺發動機工作，可使導彈最大射程達70公里。

外文名

Exocet

技術特點

導彈采用典型正常式氣動布局，四個彈翼和艙面按“X”形配置在彈身的中部和尾部；整個導彈由導引頭、前設備艙、戰斗部、主發動機、助報器、后設備艙、彈翼和舵面組成。

AM-39導彈彈身呈錐頭圓形，彈翼為梯形懸臂式，全彈總長4.7米，彈徑0.35米，翼展1.1米，導彈發射總重為652千克?！帮w魚’導彈的動力系統包含兩部分：主發動機為一臺端面燃燒的固體火箭發動機，總重170千克，工作時間150秒，平均推力2.4千牛，可使導彈的巡航速度保持在0.9個馬赫數。助推器是一臺側面燃燒藥柱的固體火箭發動機，重達80千克，工作時間2.5秒，平均推力74千牛，可把導彈迅速加速到超音速，而后在主發動機作用下以巡航速度飛行。兩臺發動機工作，可使導彈最大射程達70公里。

該彈采用慣性加主動雷達制導的制導系統：慣性制導部分包括垂直與航向陀螺、無線電高度表、加速度表、模擬計算機以及指令發生和距離計算裝置，可使導彈在彈道中段按預定程序飛行；主動雷達尋的部分是一個主動式單脈沖雷達自動導引頭，由變態卡塞格倫天線、接收與發射機、角跟蹤器、測距電路及電源等組成，用于導彈的末段制導，截獲目標概率在99%以上。

AM-39導彈選擇帶沖擊效應的聚能穿甲爆破型戰斗部，同時兼有破片殺傷能力。戰斗部上裝有延時觸發引信利導引頭控制的近炸引信兩種，帶有機械、慣性和氣壓三級保險裝置，從而可保證戰斗部適時解除保險準時爆炸．整個戰斗部重160千克，裝高炸藥40千克，能穿透12毫米厚的鋼板。

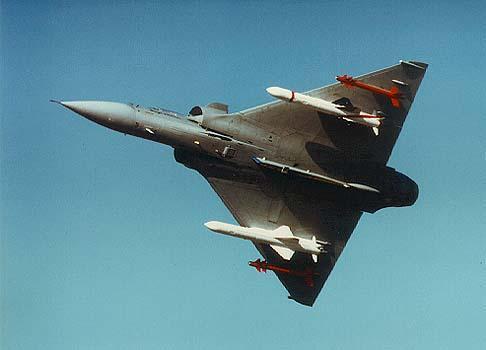

AM-39導彈通常掛在巡邏機的彈艙內、攻擊機的機翼下和直升機的腹下或短翼下，可隨時攻擊。當載機發現目標后，先由載機上的發射系統把不斷接收來的國標方位、距離和速度以及載機的方向和速度等數據隨時處理，得出導彈的飛行制導指令。在選定要發射的導彈后，就對目標進行瞄準并在發射前將剛得出的導彈飛行制導指令裝定到導彈上。這時，若符合導彈發射條件，即可沿目標方向?qū)嵤?dǎo)彈的無動力投放發射。

AM-39導彈

在導彈發射后一秒鐘，自由下落約10米時，助推器點火，自動制導系統開始工作，導彈進入俯沖飛行；當導彈速度達到280米/秒時，主發動機點火工作，導彈可達到超音速；在導彈迅速降至15米商度時改為水平飛行，慣導系統開始工作，導彈以0.9馬赫數貼海面巡航飛行并解除戰斗部引信保險。在導彈距目標10公里時，導引頭開機搜索目標；在截獲目標后，導引頭轉入對目標自動跟蹤并用比例導引法使導彈迅速接近目標，這時導彈按預定程序下降高度至2-8米，掠海面飛行，直至擊中目標。

性能數據

翼展：1.1米

總重量： 655千克

射程：70千米

有效射程：

巡航高度：15米

末端高度：3-5米

速度：

馬赫數： 0.9馬赫

戰斗部型號：GP3A半穿甲型戰斗部

戰斗部重量：165千克

戰斗部裝藥： 42千克

主動力型號：1臺固體火箭發動機+固體火箭助推器

主動力長：

主動力直徑：

主動力重量： 170千克

主動力功率：

制導方式：簡易慣性+主動雷達制導

生產商：法國宇航公司

研制時間：1972年

服役時間

該彈第一次公開于1968年，是在MM38艦對艦導彈的基礎上從1970年開始研制的，于1972年首次試射，1978年定型投產，隨后開始交付使用，估計已生產2000多枚，潛射型于1979年公開，1981年中由Agosta號潛艇試射成功，1985年于Saphir號潛艇上服役，改良型MM40于1981年初開始生產，第1000枚導彈于1990年10月遞交給客戶。該彈第一位訂購的客戶是法國海軍。這種反艦導彈以體積小、重量輕、精度高、掠海飛行能力強并具有發射后不管和全天候作戰能力為優勢，裝備于法國軍隊的“超軍旗”、“超美洲豹”、“幻影”50、F．1、2000攻擊機，“大西洋”海上巡邏機，“超黃蜂”、“海王”武裝直升機等，主要用于攻擊水面艦船等目標。
