CH-46運輸直升機（美國的已退役中型運輸直升機）

發展沿革

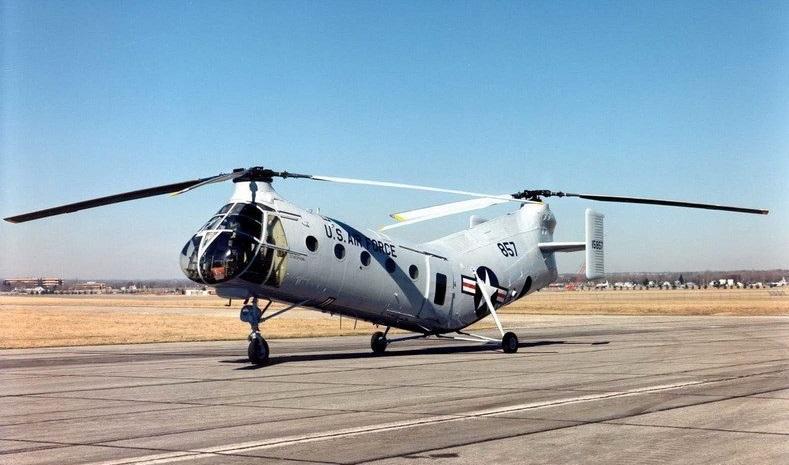

H-21“飛行香蕉”

1956年，伏托爾開始研究一種新的中型直升機，該機繼承了之前公司研制的H-25“騾子”直升機的縱列雙旋翼布局，和H-21“飛行香蕉”的旋翼系統，但更換全新的輕量化渦軸發動機。新方案編號是伏托爾Model107（V-107），伏托爾公司自籌資金推進該項目。

1957年5月，伏托爾開始制造V-107原型機，該機安裝了兩臺從美國陸軍借來的萊康明T53渦軸發動機，單臺功率860軸馬力。

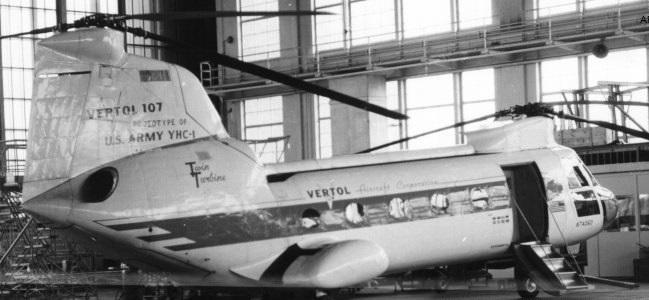

1958年4月22日V-107原型機首飛，該機的軍用編號是YHC-1

1958年，美國陸軍部宣布計劃用一種更大型的渦輪動力的運輸直升機取代當時在用的活塞直升機H-37，所以伏托爾開始研究V-107的放大型V-114。

1958年6月25日，美國陸軍發布了新型運輸直升機的招標書。

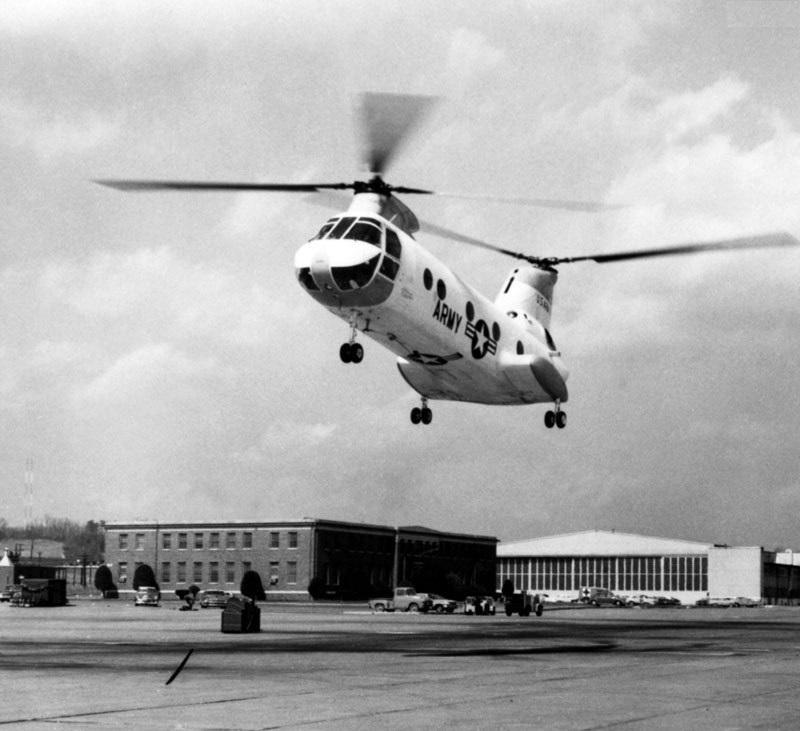

試飛中的YHC-1A

1960年，美國海軍陸戰隊提出要用一種雙渦輪螺旋槳槳運輸攻擊直升機替代當時使用的活塞式直升機。

1961年，波音公司選擇YHC-1A的改進型V-107M參與競爭，1961年2月，美國海軍陸戰隊看上了YHC-1A，授予伏托爾制造一架生產型飛機的合同，編號HRB-1。同年9月21日，YCH-1B原型機進行了首飛。

1962年7月，美國五角大樓開始執行三軍統一編號體系后，HRB-1變成了CH-46A“海騎士”，8月份第一架CH-46A試飛。而5架V-114原型機的編號則是YCH-47A“支奴干”，體積較小的“海騎士”更適合上艦，而“支奴干”則成為陸軍的新一代重型運輸直升機。

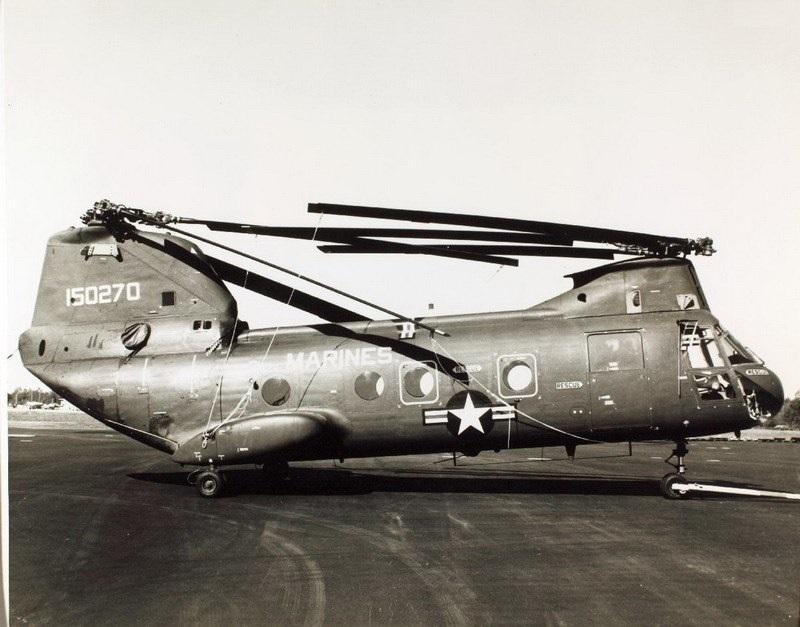

VH-46“海軍陸戰隊一號”

1964年至1965年，美國海軍購買了14架UH-46A和10架UH-46D。

1966年3月，CH-46進入越南戰場后迅速證明了自身的能力。1967年，CH-46因幾起墜機事故一度停飛，之后便在越戰中表現出色，1968年初的溪山圍攻戰中“青蛙”向戰區運送了大量兵員和補給。

越戰后，CH-46隨海軍陸戰隊參加了黎巴嫩、格林納達、海灣戰爭、2001年的阿富汗戰爭以及對伊戰爭等軍事行動。陸戰隊的HMX-1是總統專機中隊，在運輸總統時，他們的VH-46就成為了“海軍陸戰隊一號”。

CH-46最終升級成CH-46E，隸屬HMM-163中隊

21世紀以來，美國海軍陸戰隊決心使用貝爾-波音MV-22“魚鷹”傾轉旋翼機取代“海騎士”時，但由于V-22正深陷困境，陸戰隊不得不延長CH-46的服役年限。

2003年春，美軍入侵伊拉克后陸戰隊還對“海騎士”進行了一項升級項目：使用輕質裝甲替換金屬裝甲以增加直升機的載重。隨后又把T58發動機升級成T58-16A，改善了適用性。

2004年秋，美國海軍退役了全部UH-46，用西科斯基MH-60S“騎士鷹”取而代之，陸戰隊的CH-46E正逐漸被MV-22取代。

2005年8月1日，位于美國弗吉尼亞州尚蒂利的美國國家航空航天博物館舉行了CH-46“海騎士”直升機的退役儀式。

2005年8月，美國海軍陸戰隊航空站CH-46E項目辦公室向亞利桑那州鳳凰城的Simula航宇與防務集團授予了一份輕重量替換防彈座椅項目合同，設計和研制CH-46E輕重量、防彈和防撞駕駛員和副駕駛員座椅。新座椅是在新UH-1Y和H-53直升機上使用的座椅改型，比原有系統輕了90千克，并能減輕駕駛員疲勞、增加舒適度。

技術特點

CH-46運輸直升機

機型

CH-46A生產型

結構

CH-46機體為矩形截面半硬殼式結構，主要用包鋁合金和非包鋁的高強度鋁合金制成。橫向隔板和加強框是傳動系統、發動機和起落架的承力件。在多用途型和軍用型上由后跳板組成向上傾斜的后機身下表面。客機機身后部由行李艙代替了裝卸跳板。機身是密封的，可似在水上起降，甚至還可以在中等浪高情況下作業；漂浮系統由9個密封隔艙組成，其中任何一個密封隔艙失效后仍可保持直升機在水上的浮力和穩定性。

旋翼

CH-46A繼承了皮亞索奇的經典縱列反轉雙旋翼布局，在后旋翼支座根部兩側安裝了兩臺1250軸馬力的T58-GE8-8B發動機，發動機通過長長的傳動軸驅動前旋翼，在緊急情況下單臺發動機可以驅動兩個旋翼維持飛行，三葉旋翼可自動折疊以適合艦載。除了陸戰隊的CH-46E外，美國海軍和許多國外用戶的“海騎士”也升級了玻璃鋼旋翼。

CH-46A旋翼為兩副三片槳葉縱列式反向旋轉旋翼，采用口型鋼梁，膠接鋁肋玻璃鋼（刻鋁）蒙皮后緣盒形結構，后緣為不銹鋼條，槳葉裝有力梁內部監測系統，該系統在槳葉大梁破壞前15小時可指出大梁存在裂紋，槳葉翻修壽命力5000小時。槳轂裝有擺振阻尼器，槳毅翻修壽命為2000小時，旋翼轉速為264轉/分。CH/UH-46有動力操縱槳時祈疊系統，其中包括：一組指示燈，用以指示折疊前槳葉應有迎角；一個和后傳動系統相連接的液壓馬達，用以將旋翼轉動到應有的方位角，然后鎖定旋翼；一組安裝在折疊鉸鏈內的電動機、其減速器可以以16000:1的減速比折疊槳葉。折疊系統采用于軸承，無需潤滑，折疊時間約60秒。該系統在試驗臺上進行5000次折疊試驗，沒有出現過任何損壞事故。傳動系統每臺發動機的功率各通過離合器輸入減速器并車并分別傳動前、后減速器和驅動兩副旋翼。

起落架

CH-46A安裝了前三點式固定起落架，都是雙輪結構，每個起落架有兩個尺寸為8X5.5、胎壓10.35X10“帕（10.55公斤/厘米）的無內胎機輪，采用盤式剎車機構，在雪地和濕軟地面起降時，起落架還可以安裝滑撬。主起落架固定在兼做浮筒的外部油箱上，兩側自封閉油箱的總?cè)萘渴?438升。部分后期型“海騎士”還可以在機身兩側安裝副油箱。盡管“海騎士”不是兩棲直升機，但在緊急情況下可以漂浮在靜止的水面上。

CH-46A裝兩臺932干瓦（1267軸馬力）通用電氣公司T58-GE-8B乃渦輪軸發動機。CH/UH-46D裝兩臺1044千瓦渦輪軸發動機。107II型和107IIA型的兩個自封油箱在機身兩側浮筒內，油箱用抗墜毀材料制成，總?cè)萘繛?25升。CH-46/UH-46型油箱的總?cè)萘繛?38升，加油口在油箱上部，總滑油量為15.9升。

CH-46A電氣系統包括兩臺40千伏安交流發電機和一臺200安培直流發電機。裝有Solar公司的輔助動力裝置用于起動發動機和檢查系統。

CH-46A槳葉采用了200伏特20千伏安電除冰系統，沿槳葉前緣展向用火焰噴鍍法鋪設有6根導體，每根導體的厚度和寬度隨槳葉展向?qū)訜嵋蟮牟煌兓?。這些導體周期加熱除冰。除冰系統由放射性冰厚計控制。當旋翼上冰層厚度到達4.77毫米時，開始通電除冰，每副旋翼的三片槳葉同時通電，以保證不會引起過大的：次/周的振動。兩副旋翼不同時除冰。電子設備和儀表標準的儀表飛行設備。CH-46上裝有復式增穩系統、自動配平系統。

CH-46運輸能力

CH-46A的后艙門兼做裝貨斜坡，在地面或空中都可用動力操縱，裝載超長貨物或傘降作業時可拆除后艙門，或者一直保持在放平狀態。貨艙地板配備了絞車系統和貨盤裝載輥，地板中間有一個方形開口，可安裝一個外部貨物掛鉤。

CH-46A機身右前方有一個登機艙門，艙門分成上下分裂式兩部分，艙門的上半部通過滑軌收到機身上部，下半部鉸接在機身底部，向外開，里面附有登機梯，裝貨跳板和后機身艙門在飛行中或水上都可以打開。地板中央兩側各有一排滾輪用于運輸標準的軍用貨運平板或鐵絲筐。因?yàn)槭乔叭c(diǎn)式起落架，CH-46A停在地面時呈后座姿態，這樣能方便裝卸貨物。但是前三點式起落架存在先天的不穩定性，導致“海騎士”在高海況著艦時有側翻的危險。

CH-46A起吊貨物和人員的絞車系統可由一個人操縱，它有一個變速絞車，能以每分鐘9米的速度起吊907千克貨物或以每分鐘30米的速度起吊272千克的人員及其它物品。地板有一外吊掛鉤，可以吊掛4535千克貨物。

CH-46運輸直升機機身兩側艙門或舷窗處可各安裝一挺12.7毫米自衛機槍。CH-46E裝備有2門MZ25.4毫米或M60型70毫米機炮。

DIRCM組件

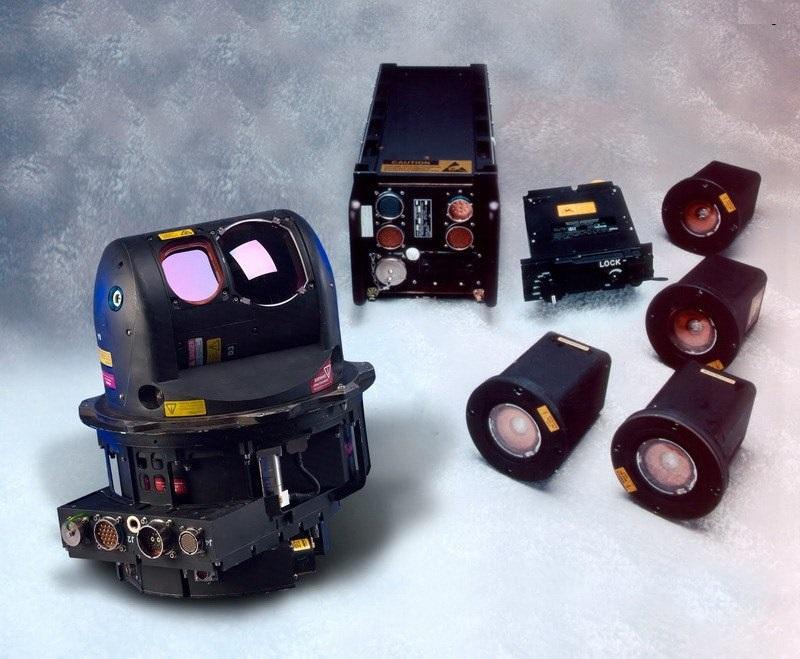

CH-46運輸直升機用于陸戰隊的型號后來還增加了電子對抗套件，包括導彈告警系統和干擾彈投放器，以及諾格研制的定向紅外對抗系統（DIRCM），該系統使用激光來干擾紅外制導導彈。

性能數據

衍生型號

CH-46A

最初型號HRB-1，1962年美國第三方指定飛機公司交貨前，將其改名為CH-46A，CH-46A裝備部隊以后改進一直在不停的進行著，在東亞的CH-46A安裝了機炮和裝甲。

RH-46A

計劃將CH-46A轉換為美國海軍的掃雷直升機，沒有轉換，將9個SH-3A轉化為RH-3A結構。

UH-46B

美國空軍規范HX/H2的CH-46A的開發，在1962年訂購12架，取消和SikorskyS-61R/CH-3C訂購。

YCH-46C

Vertol107型，用于美國陸軍的測試和評估，美國海軍陸戰隊作為HRB-1，后來重新命名YCH-46C，建成三架。

CH-46D

試飛中的CH-46D，機身側面掛載副油箱

CH-46F

CH-46F是“海騎士”的最后的生產型號，陸戰隊在1968年7月~1971年2月間接收了174架。F型保留了T58-GE-10發動機，但改進了航電和其他設備。

新的CH-46的改進包括安裝提高油料攜帶量的禿翼，以及一套緊急水面漂浮系統。安裝新型旋翼轂和升級傳動系統提高了飛行和旋翼的控制性能。另外還安裝了一個集成了ARC-210無線電和前向夜視鏡的通信導航操作系統。對旋翼的調整減輕了機身震顫，提高了機身可靠性。

UH-46A/D

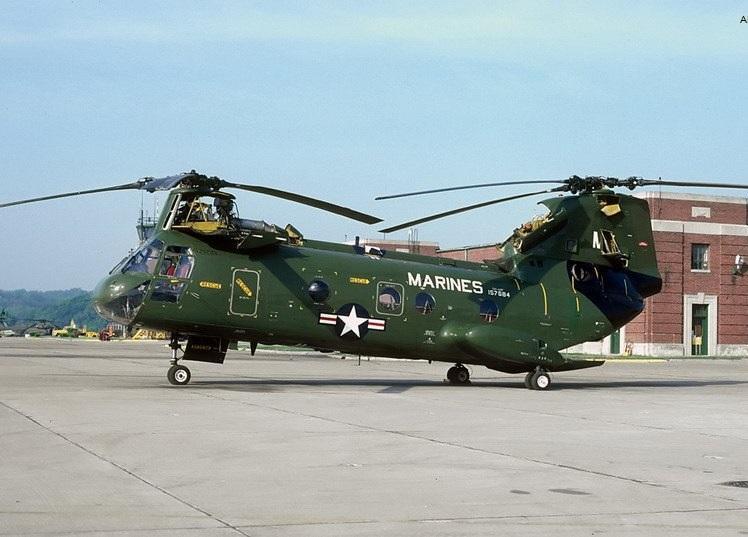

HMX-1中隊的CH-46F

HH-46A/D

CH-46A有50架被改裝成陸戰隊的HH-46A搜救機，增加了救援絞車等設備，部分后來升級成HH-46D。海軍還計劃把CH-46A改裝成RS-46A掃雷直升機，后改用SH-3A掃雷機。

CH-46E

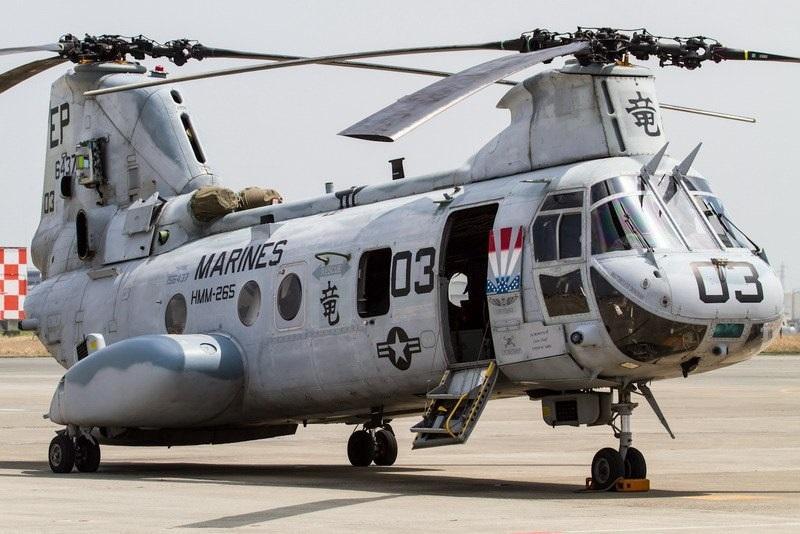

CH-46E

民用V-107/II

商業航空公司直升機，除了CH-46軍用型外，伏托爾還大力開拓“海騎士”的民用市場，把YHC-1改裝成V-107/II原型機，于1960年10月25日首飛。1961年5月19日第一架生產型V-107/II首飛，1962年1月該機取得美國聯邦航空局認證。之后紐約航空公司購買了7架V-107/II，于1962年7月1日開始運營。日本川崎公司購買了10架V-107/II，作為日本按許可證制造“海騎士”項目的參考樣機。

該機換裝1250軸馬力的通用電氣CT58渦軸發動機，貨艙可按照客機或貨機標準進行布置，保留了與軍用型相同的尾艙門。

CH-113“拉布拉多犬”/CH-113A“船夫”

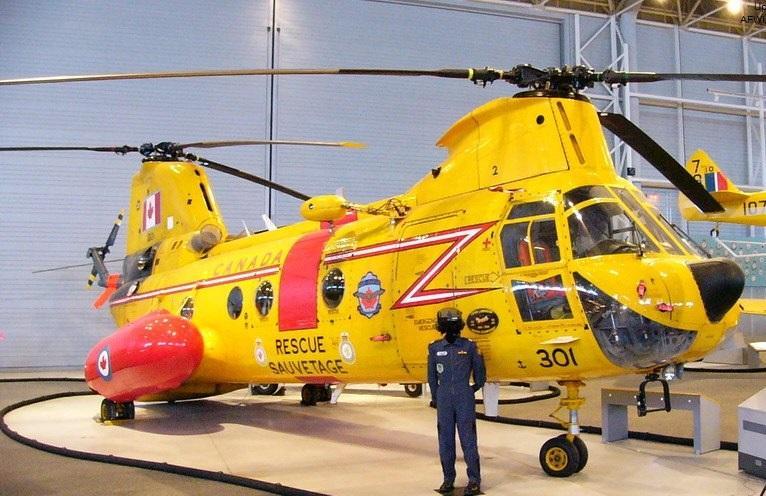

CH-113搜救機在機鼻安裝了搜索雷達

加拿大皇家空軍采購了六架CH-113拉布拉多直升機用于特種作戰任務，加拿大陸軍獲得了12架類似的CH-113AVoyageur作為中型運輸任務。第一架RCAFLabradors于1963年10月11日交付并進入部隊服役。當1970年代中期加拿大部隊購買了更大的CH-147Chinook時，Voyageur艦隊被轉換為拉布拉多規格進行SAR任務。翻新的直升機被重新命名為CH-113ALabradors，因此共有15個Labradors最終服役。

拉布拉多裝備了一個用于海上著陸的防水船體，一個5000公斤的貨鉤和一個安裝在右前門上的外部救援升降機。它具有1110公里的航程，配有緊急醫療設備和18人的乘客容量。到20世紀90年代，大量使用和惡劣的天氣條件對拉布拉多艦隊造成了損害，導致維護成本增加，需要及時更換。在1981年，波音加拿大在安大略省的Arnprior進行了機隊的中期升級。被稱為SAR-CUP（搜索和救援能力升級計劃），改裝計劃包括新的儀器，鼻子安裝的天氣雷達，尾裝式輔助動力裝置，安裝在側門上的新的高速救援葫蘆前置探照燈。升級了六個CH-113和五個CH-113A，最后一次交付于1984年。

KV-107/II

日本生產的KV-107/II和KV-107/IIA

KV-107/IIA

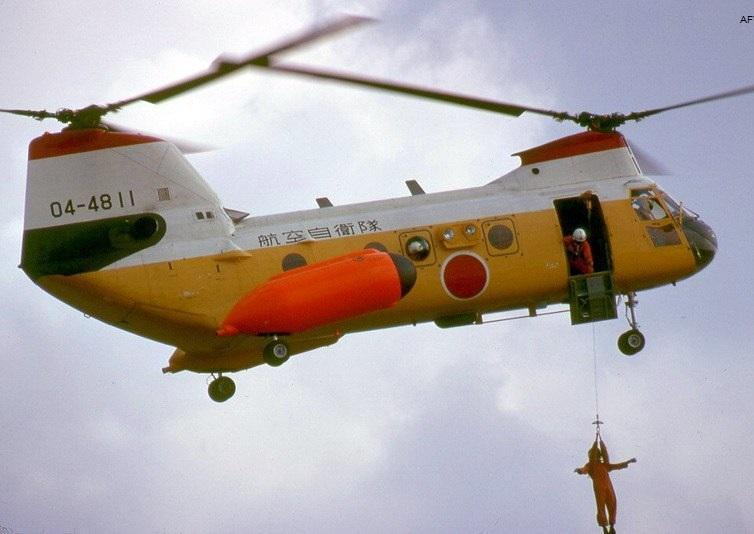

川崎開始生產改進型KV-107/IIA，該機換裝1400軸馬力的CT58-140-1或CT58-IHI-140-1發動機，波音幫助進行取證。KV-107/IIA具有以下型別：KV-107/IIA-3：7架海自掃雷機。KV-107/IIA-4：18架陸自運輸機，其中4架可安裝外部副油箱。KV-107/IIA-5：22架空自搜救機日本自衛隊的KV-107現已退役，被川崎制造的CH-47取代。

KV-107/IIA-SM

KV-107/IIA-SM-1滅火機-沙特

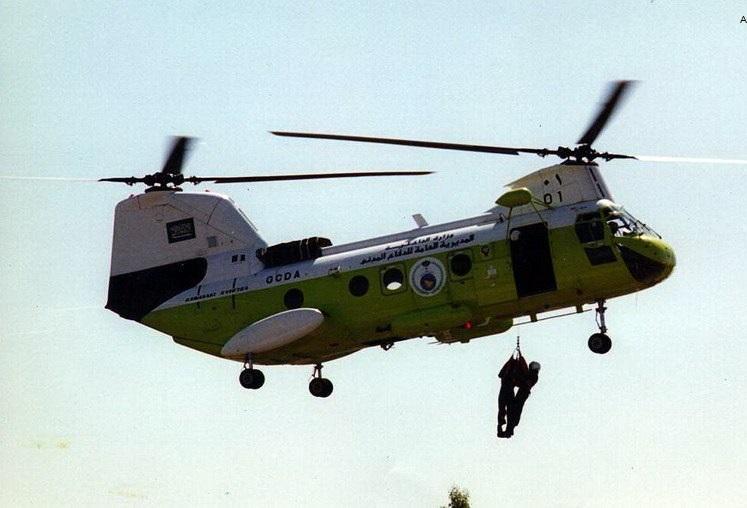

沙特的KV-107在1979年以組件形式交付，1980年開始服役。沙特的KV-107安裝了進氣口空濾和外部副油箱，在服役中獲得了高度好評，該機在高溫高原環境下還有很大的剩余功率。1987年起這批KV-107開始輪換到日本翻新，該項目耗時3年。1989年一架KV-107在吊掛貨物時意外墜毀，機上4人全部遇難，事故原因是吊索釋放貨物后回?cái)[打到后旋翼。KV-107在沙特一直服役到90年代末，之后被使用成本更低的直升機取代。

HKP-4A/B/C/D

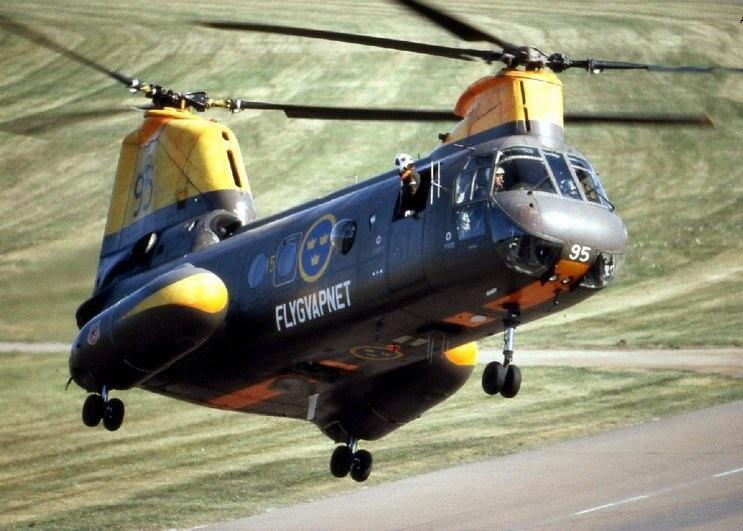

HKP-4A搜救直升機

1968年一架HKP-4B墜毀，波音提供了一架經過翻新“海騎士”最為替換。1972~74年瑞典海軍又購買了8架HKP-4C反潛直升機，該機換裝1400軸馬力的羅羅“土地神”1400渦軸發動機。HKP-4C是川崎制造的，由于日本憲法禁止出口武器，所以該機是以KV-107民用型的名義出口，抵達瑞典后再安裝軍用設備。1998年瑞典空軍把HKP-4A升級到HKP-4D，2001年HKP-4進行了最后一次飛行，之后大部分HKP-4都賣給了美國哥倫比亞直升機公司，經翻新后用于商業運營。哥倫比亞公司共擁有10架用于空中吊運的“海騎士”，安裝了氣泡側窗。

1963年，瑞典從美國采購了10架UH-46B作為瑞典武裝部隊的運輸和反潛直升機，名為Hkp4A。1973年，另外8艘川崎建造的KV-107，被相應地命名為Hkp4B，以取代舊的PiaseckiH-21。在冷戰期間，艦隊的主要任務是反潛戰和部隊運輸，他們也經常在搜索和救援工作。在20世紀80年代，Hkp4A被淘汰，被歐洲直升機公司AS332超級美洲獅取代；后來的川崎海騎士繼續運營服務，直到2011年，他們被UH-60黑鷹和NH90取代。

服役動態

CH-46A被越軍火力擊中后墜毀

1966年7月15日，一架CH-46A被越軍火力擊中后墜毀，導致12名海軍陸戰隊員和一名飛行員遇難。

1969年5月15日，海軍陸戰隊第264中型直升機中隊的CH-46進入戰區去營救8個嚴重受傷的海軍陸戰隊?wèi)?zhàn)士。當時，天很快就要黑了，而且天氣情況迅速惡化，在離敵人嚴密炮火僅270米的地方，飛行員降下其直升機。待受傷的戰士全部登上直升機，敵人的炮火轉向盤旋在附近的固定翼飛機后，飛行員駕駛CH-46升空，在敵重重炮火中飛離戰區。

2013年6月25日，駐日美海軍陸戰隊公開了在沖繩縣宜野灣市普天間機場進行的CH-46中型直升機訓練情況。

總體評價

CH-46裝備于海軍和海軍陸戰隊，主要任務包括戰場后勤支援和垂直空降、搜救以及一些特種任務。

海軍陸戰隊主要用CH-46進行軍需品和人員運輸，已經運輸了數百萬噸的軍需品、成千上萬名成員。

海軍CH-46E中型直升機中隊的任務主要任務是為兩棲以及后來向陸地發展的攻擊中全天候輸送作戰部隊，另外CH-46E也可以其補充給養和裝備。另外CH-46E還執行作戰以及攻擊中的部隊后撤以及其他海上特殊任務；水面搜救；機動補充油料和重整補給站；將傷亡人員從戰場撤至后方醫療場所的空中醫療后撤。

CH-46可以在不同風向中保持穩定，并且在低空速時可以非常迅速的轉向，緊急情況下還可以在水面上滑行，而且可以在兩英尺的海中漂浮兩小時。CH-46可以向其他飛機難以行進的方向飛行，包括后退和側飛。
