水泥膠砂振動臺

Cement mortar vibration compaction equipment

2005-02-14發布2005-01-01實施

中華人民共和國國家發展和改革委員會發布

JC/T 723- 2005　Ail 呂

相關標準

本標準是對JC/T 723-1982(1996)《水泥物理檢驗儀器膠砂振動臺》進行的修訂。

本標準自實施之日起代替兀/T 723-1982(1996),

與JC/T 723-1982(1996)標準相比，主要變化如下:

— 將標準名稱改為《水泥膠砂振動臺》;

— 增加了范圍(本版第1章);

— 增加了規范性引用文件(本版第2章):

— 增加了結構示意圖(本版第3章):

— 技術要求中規定了絕緣性能(本版的4.5)、啟動后達到穩定狀態的時間(本版的4.6);

— 振幅改為0.75 m m士0.02 m m(1 982年版的2.2，本版的4.1) ;

— 取消了1982版標準技術要求中的第2.4, 2.5, 2.6, 2.7, 2.8, 2.9生產控制條款;

— 增加了檢驗規則(本版第6章)。

本標準由中國建筑材料工業協會提出。

本標準由全國水泥標準化技術委員會(SAC/TC184)歸口。

本標準負責起草單位：中國建筑材料科學研究院。

本標準參加起草單位：上虞市東關建工儀器廠、無錫建儀儀器機械有限公司。

本標準主要起草人：劉晨、顏碧蘭、江麗珍、張大同、韓永甫、唐曉萍。

本標準所代替標準的歷次版本情況為:

-一一GB 3350.2-82, JC/T 723-1982(1996)。

JCIT 723- 2005

水泥膠砂振動臺

1 范圍

本 標 準 規定了水泥膠砂振動臺(簡稱振動臺)的基本結構、技術要求、

標志與隨機文件等。

本 標 準 適用于按GB/T 17671-1999《水泥膠砂強度檢驗方法(ISO法)》

檢驗方法、檢驗規則、包裝、

進行膠砂成型的振動臺。

2 規范性引用文件

下列 文 件 中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的

修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是

否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

GB/ T 1 7 6了1-1999 水泥膠砂強度檢驗方法(ISO法)(idtI SO6 79:1989)

JC/ T 7 2 6 水泥膠砂試模

3 基本結構

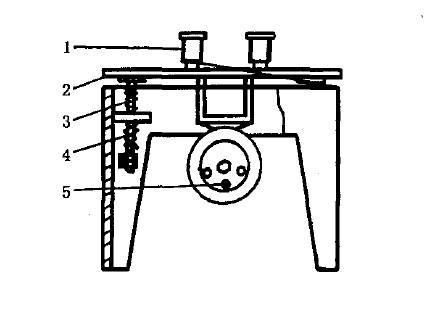

振動 臺 是 由電機帶動偏重輪轉動使臺面上下運動，來振實試模中的膠砂。它主要由卡具、臺面、電

機、偏振子等組成，基本結構如圖1所示。

1— 卡具:

2— 臺面;

3- 拉桿:

4一下彈簧;

5— 偏振子。

水泥膠砂振動臺

4.1 振動 臺臺面中心放上空試模與漏斗時的全波振幅為0.75 mm 士0.02 m m，振動頻率為46.7 H z-50.0H z.

4.2 可振 動部分總質量(臺面、卡具、電機、拉桿、下彈簧、螺母、墊圈):32.0 k g士0.5 k g,

4.3 臺面 兩卡具間有效距離為166m m^1 68m m.

技術要求

振動 臺臺面中心放上空試模與漏斗時的全波振幅為0.75 mm 士0.02 m m，振動頻率為46.7 H z-50.0H z.

可振 動部分總質量(臺面、卡具、電機、拉桿、下彈簧、螺母、墊圈):32.0 k g士0.5 k g,

臺面 兩卡具間有效距離為166m m^1 68m m.

JC/T 723- 2005

4.4 振動臺振動時間為120 s12 s，剎車時間小于5s.

4.5 整機絕緣電阻不低于2M4.

4.6 振動臺聲響正常，啟動5s內達到穩定狀態。

4.7 外觀：油漆面應平整、光亮、均勻、色調一致。零件加工面不得有碰傷、劃痕和銹斑。

5 檢驗方法

5.1 試驗條件

檢 驗 室 內無腐蝕氣體，振動臺保持清潔。振動臺與基座的連接牢固可靠。檢驗時電壓正常，波動范

圍不超過一10%^-10%.

5.2 儀器設備

a) 秒 表:分度值不大于0.1S .

b) 游 標卡尺：分度值不大于0.0 2m m.

C) 測 振儀：頻率量程10H z~ 100H z，分度值不大于0.5 H z;振幅量程0.1 m m-10m m，分度值不

大于 0 .0 0 1 m m .

d) 臺 秤：分度值不大于0.1 k g.

e) 兆 歐 表：額定直流電壓500V ，準確度不低于2.5級。

5.3 檢驗方法

5.3. 1 對4.1振幅和頻率的檢測

用 測振 儀 檢測。檢測時，先將測振儀傳感器置于符合JC/T7 26要求的試模中心點上，然后將試模和

漏斗固定在臺面上，連接好測振儀后啟動振動臺。振動平穩后，用測振儀測量振動臺臺面上空試模中心

點的振幅和頻率。測量兩次取平均值。

5.3.2 對4.2可振動部分總質量的檢測

用 臺 秤 檢測。

5.3.3 對4.3臺面卡具間有效距離的檢測

用 游 標 卡尺檢測。檢測位置為卡具間最窄處。

5.3.4 對4.4振動時間和剎車時間的檢測

用 秒 表 檢測。測定兩次，取平均值為最終結果。

5.3.5 對4.5絕緣性能檢測

用 兆 歐 表檢測。

5.3.6 對4.6穩定時間的檢測

用 秒 表 檢測。測定兩次，取平均值。

5.3.7 對4.7外觀的檢查

目 測 檢 查。

檢驗規則

出 廠檢驗

出廠檢驗項目為第4章除4.2的其它內容，主要實測數據記錄在隨機文件中。

型 式檢驗

檢驗項目為第4章的全部內容，有下列情況之一時，應進行型式檢驗:

a) 新產品試制或老產品轉廠生產的試制定型檢定:

b) 產品正式生產后，其結構設計、材料、工藝以及關鍵的配套元器件有較大改變可能影響產品性

能 時 ;

c) 正常生產時，定期或積累一定產量后，應周期性進行一次檢驗:

d) 產品長期停產后，恢復生產時:

JC /T 72 3- 2 0 05

e) 質 量監督機構提出進行型式檢驗要求時。

6.3 判定規則

6.3.1 出廠檢驗

每 臺振 動 臺均符合出廠檢驗要求時判為出廠檢驗合格。其中任何一項不符合要求時，判為出廠檢驗

不合格。

6.3，2 型式檢驗

當批 量 不大于20臺時，抽取一臺，若檢驗不合格，則判定該批產品不合格。當批量大于20臺時，抽

取五臺，若檢驗后有兩臺不合格，則判定該批產品為不合格批.

7 包裝、標志與隨機文件

7. 1 每臺振動臺上應有牢固的銘牌，表面和標志應明亮、清晰，并能防銹，其內容包括：型號、名稱、

生產編號、生產日期、制造廠名。

7.2 產品合格證、檢驗報告、使用說明書、裝箱單及備用件等應與振動臺一起裝箱。

7.3 振動臺裝箱時應用螺栓固定在箱底上，使其在運輸中不致發生任何方向的移動；控制器部分應用

塑料袋封裝。箱內空隙用紙屑、泡沫塑料等填實。

7. 4 包裝箱上字樣和標志應清楚，內容包括:

a) 型 號、名 稱、制造廠名、生產編號:

b) 收 貨 單 位 和 地 址:

c) “請 勿 倒 置”、“小心輕放”等。
