調頻串聯諧振耐壓試驗（用于大電流容性試品的交流試驗）

試驗概述

各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求。目前，比較好的方法是用調頻串聯諧振設備進行耐壓試驗。本調頻串聯諧振是針對電力電纜等高電壓、大電流容性試品的交流耐壓試驗而設計的。本諧振試驗裝置采用調整頻率和調節鐵心氣隙的方式來調諧，可方便、準確的找到諧振點，同時還可以真對不同的試品以及不同地方的規程要求，使得諧振頻率固定在要求的范圍內。系統的品質因數可以達到20~80，使得系統輕巧簡便；本諧振試驗裝置采用了多種保護措施，使得試驗方便可靠；而諧振固有的濾波效應使得系統輸出的波形完全滿足試驗規程的要求。

原理介紹

運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

調頻串聯諧振由隔離變壓器、調頻調壓電源、激勵變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供變頻諧振的激勵功率。

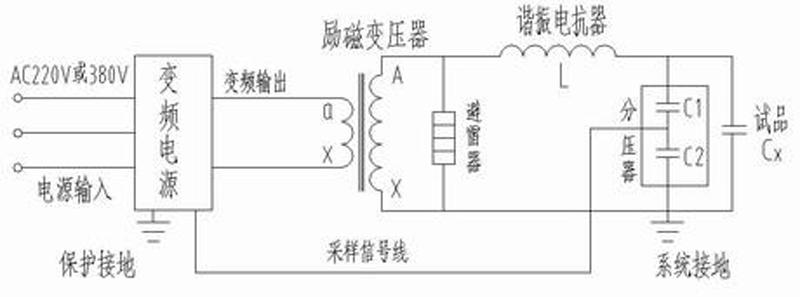

調頻串聯諧振耐壓試驗原理圖

變頻串聯諧振交流耐壓試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振　DFVF3000便攜式電纜耐壓試驗裝置主要用于以下方面：

1、6kV-500kV高壓交聯電纜的交流耐壓試驗

2、發電機的交流耐壓試驗

3、GIS和SF6開關的交流耐壓試驗

4、6kV-500kV變壓器的工頻耐壓試驗

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

DFVF3000變頻串聯諧振成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。

主技術特點

* 全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所）嚴格的型式試驗鑒定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；

*?體積小，重量輕，特別適合現場使用；

*?符合國標要求：有監測峰值/√2功能，可實時監測試驗波形；

*?過壓，過流，放電，過熱及零啟動保護全面可靠，動作時間1微秒；

*?設備自帶微型打印機，可及時打印保存試驗數據；

*?按軍用標準抗振和防塵設計，耐長途運輸和嚴酷使用環境；

*?一鍵鼠標式旋鈕“傻瓜式”操作，大屏幕液晶顯示；

*?獨有軟件校準功能，方便用戶校準表計，確保高電壓值準確度；

*?德國威圖設計全鋁合金機箱，立臥兩用，輕便美觀，大大方便現場使用；

*?所有主要元器件均由世界知名企業原裝進口，包括美國德州儀器，英特爾，德國西門子，施耐德，日本東芝，富士等；

*?產品穩定可靠，三年質保；

*?信守承諾，服務專業及時，盡最大努力為客戶需求服務；

典型配置

（以下僅列舉了部分常用型號，欲了解更多型號歡迎至電）

一、電纜交流耐壓試驗系列

二、發電機工頻耐壓試驗系列

三、GIS和SF6開關交流耐壓試驗系列

四、變壓器，電動機等設備的工頻交流耐壓試驗系列

（注：以上僅列舉了部分常用型號，可根據要求定制）

附：便攜式電纜耐壓試驗裝置?各組成部件圖
