調頻加網（調頻加網）

基本信息

調頻加網的英文全稱是Frequency Modulation Screening。

調頻加網

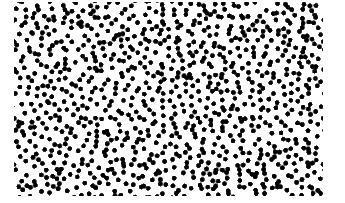

目前調頻加網技術所采用的是一階函數隨機加網，點子大小相等，點距變化隨機。照片圖象沖洗是由大小不同、距離不等的鹵素顆粒（0.5-5μm）沉積來形成階調或色彩的，所以目前已經有機構在研究從原理上模擬照片效果。即采用用二階函數（Second order function）隨機加網，則點子距離與面積均可隨機變化，那么，二階函數加網與原稿照片在表現階調的機制方面就非常相似，復制品將更加逼真，幾乎完全接近于照片圖象級別的效果。當然，二階函數隨機加網的計算量則更大且復雜，而且目前所擁有的印刷設備與條件估計很難達到要求。

按照加網的方法，網點分為調幅網點（AM Screening，以點的大小來表現圖像的層次，點間距固定，點大小改變）和調頻網點（FM Screening，以點的疏密而不是點的大小來表現圖像的層次）。

優點

調頻網點與調幅網點相比較具有很多優點，主要表現在：

1.消除了“龜紋”的產生“龜紋”是周期性結構相互作用的結果。彩色印刷通常是利用四種獨立的加網圖像準確套印而完成的，這些圖像分別使用青、品紅、黃和黑四色油墨印刷，采用調幅加網技術，規則的有序排列的網點和網點的單一化，必然產生網線角度，在套印過程中不可避免地產生“龜紋”。而調頻加網技術，網點出現的概率是隨機的，網點排列是無規律的，不再有規則的空間網點狀結構，所以幾塊色版疊合后不會出現被稱作“龜紋”的干涉條紋，它同樣可以消除由于圖像本身某些規則條紋（如柵欄的木條或鯊魚的牙齒）與加網網屏發生干涉而產生“龜紋”的可能性。

2. 可提高色彩復制能力由于調頻網點分布不規則，不存在網線角度問題，解決了“龜紋”問題，因此可以采用青、品紅、黃、黑以外的顏色來擴大色彩的色域范圍，即采用超過四個以上的顏色，增加專色油墨印刷，實現高保真（HiFi）色彩印刷，把印刷品和原稿的色彩差距減小，提高色彩的復制能力。這對于印刷商用市場提高利潤極有幫助。另外，由于調頻網點作不規則分布，可避免網點相互重疊，油墨也可盡量直接印在承印物上，故可使用較大的墨量，也可起到增加色彩效果的作用。

3.解像力高在調幅網點技術中，常用網點線數表示網點圖像的精細程度，其表現細微層次的最基本單元由其網線數所決定，根據公式：

灰度級數=（輸出分辨率DPI/網線數LPI）2+1

而網線數遠遠低于系統的最終分辨率，顯然，調幅網點為獲取足夠的層次表現力必須犧牲它應有的解像力。而這一弱點不存在于調頻網點技術，因調頻網點技術是用網點的密集程度，即單位長度內網點的數量（DPL）表示網點圖像的精細程度，構成FM網點的黑化點即是形成圖像色調的“元素”，同時也是表現細微層次的最基本單元。因此可以說，在系統分辨率相同的條件下，調頻網點比調幅網點具有更高的解像力。

4. 高清晰度在調幅加網技術中，網點線數決定清晰度，網線數越高，輸出的網點面積越小，清晰度越好。但通常網線數過大，復制技術難度較大，所以調幅加網技術產生的輸出圖像都要做細微層次強調，即USM。由于調頻加網采用的網點面積特別小，圖像復制清晰度高，復制效果接近連續調的攝影稿，特別是亮調和暗調部位細微層次得到了很好的再現。在低分辨率的照排機上采用調頻網點技術也可獲得高質量的圖像，而調幅網點技術則對照排機的分辨率要求較高。調頻加網技術是一種嶄新的加網技術，具有很多優點，既可用于精細印刷品，也可用于低精度的報業印刷，受到印刷界人士的廣泛關注，具有很大的發展前景。（

缺點

光位層次和平網容易產生粗糙，顆粒感；.中間調的網點密度極高，網點擴大率難控制；需要高精細印刷設備和苛刻性的印刷條件；對菲林輸出的要求穩定性，細點的再現性和清晰度都比調幅網點要高；.曬版時，光位容易丟失，深位容易阻塞。
