鑄鐵裝配平板（鑄鐵裝配平板）

正文

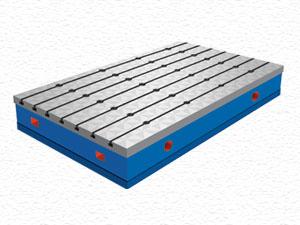

鑄鐵裝配平板

裝配平板

鑄鐵裝配平板規格：

100*100—3000*6000mm

裝配平板用途：

適用于各種檢驗工作，精度測量用的基準平面，用于機床機械檢驗測量基準，檢查零件的尺寸精度或行為偏差，并作精密劃線，在機械制造中也是不可缺少的基本工具。

裝配平板材料及處理：

材料為高強度鑄鐵HT200-300，工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度）和或自然時效2-3年使用該產品的精度穩定，耐磨性能好。

裝配平板精度：

按國家標準計量檢定規程執行，分別為0、1、2、3四個等級。裝配平臺的精度等級遵循一般鑄鐵平臺的精度劃分要求，按國家標準計量檢定規程執行，分別為0、1、2、3四個等級。

裝配平板、裝配平臺用途：

應用于動力機械設備的裝配及調試，表面帶有T形槽，可以固定動力機械設備，要求較大的裝配平臺，可以拼裝使用。

裝配平臺通常采用強度較高的鑄鐵作為材質，因此裝配平臺還被叫做鑄鐵裝配平臺或者裝配鑄鐵平臺。裝配平板的承載是裝配平板單位面積承受的重量后，裝配平板的變形撓度。為了便于理解，我們可以看作裝配平板放好工件后，裝配平板在不影響正常使用的情況下，它所能夠承受的壓力。比如：2000mm×4000mm的裝配平板可以放置重量為64噸的工件，此裝配平板的承載我們可以簡單的看作：64噸÷（2米×4米）=8噸/每平米。當然承載和它的實際設計和實際的生產加工還有比較密切的關系。平板的承載和長寬高、表面精度、重量、材質要求等等。都要符合《中華人民共和國機械行業標準》JB/T7974-2001的要求。

裝配平板

鑄鐵裝配平板的鑒定方法：

1、裝配平板工作面上不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。

2、裝配平板工作面上不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各鑄造表面應徹底清除型砂，且表面平整、涂漆牢固，各稅邊應修鈍。

3、T型槽在平板的相對兩側面上，應有安裝手柄或吊裝位置的設置、螺紋孔或圓柱孔。設置吊裝位置時應考慮盡量減少因吊裝而引起的變形。

4、裝配平板應經穩定性處理和去磁。

5、裝配平板工作面與側面以及相鄰兩側面的垂直公差為12級（按GB1184—80《形狀位置公差》規定）。

6、裝配平板工作面的硬度應為HB170—220或187—255之間。

7、T型槽主要檢定項目

A、材質及表面硬度。B、形狀位置公差，含名義尺寸，垂直度公差。C、外觀。D、平面度。E、接觸斑點。F、平面波動量。G、工作面允許撓度值。H、表面粗糙度。

8、精度參數。

3級平板未規定接觸斑點要求。1級平板要求接觸斑點數在任意25×25mm平面內不少于20點。2級平板要求接觸斑點數在任意25×25mm平面內不少于12點。

檢定步驟

1、根據裝配平板檢定規程要求，目力觀察和試驗外觀及表面質量。

2、用表面粗糙度比較樣塊比較檢定裝配平板工作面與側面的表面粗糙度。

3、用分度值為2′的角度規進行檢定側面夾角。

4、用檢定工具（準確度不低于被檢裝配平板的裝配平板或平尺）以涂色法檢定刮制裝配平板的接觸點數。

5、根據被檢平板準確度等級，選用檢定工具，用對角線法檢定裝配平板工作面的平面度。

6、經檢定符合裝配平板檢定規格要求的平板，發給檢定證書；不符合本規程要求的，發給檢定結果通知書。裝配平板的檢定周期根據使用的具體情況確定，一般為一年。
