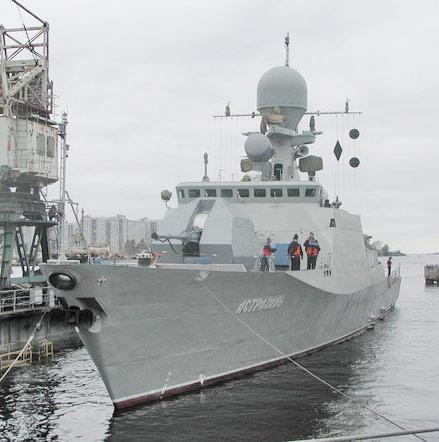

布揚級炮艇（俄海軍編號：21630型，代號：“暴徒”），是俄羅斯“金剛石”船舶制造公司建造。采用隱身設計，上層建筑外形簡潔流暢、向內傾斜，煙囪置于艇兩舷側與海面平行以減少紅外信號。高爾基造船廠和金剛石造船廠建造。[1]

中文名

布揚級炮艇

次型/級

21631型

別名

暴徒

研制時間

2003年

所屬國家

俄羅斯

服役時間

2006年9月1日

生產單位

高爾基造船廠和金剛石造船廠

類型

小型水面作戰艦艇

動工時間

2005年2月25日

編號

21630型

外文名

Small Artillery Ships Project21630Buyan

設計單位

金剛石船舶制造公司

使用單位

俄羅斯海軍里海區艦隊

人員編制

不詳

續航力

不詳

主動力機械

柴油機

最高航速

28節

吃水

2.04米

寬

9.6米

長

62米

滿載排水量

520噸

發展沿革

21630型護衛艇

布揚級炮艇（俄海軍編號為21630型）是一種先進的小型水面作戰艦艇。該艦裝備1門100mm艦炮、2座近防炮、1座防空導彈發射裝置、1座120毫米多管火箭 炮發射系統。該艦由金剛石(也音譯為阿爾馬茲)船舶制造公司設計制造。首艇于2005年2月25日在圣彼得堡舉行了開工儀式命名為“阿斯特拉罕”號首艘艇“阿斯特拉罕”號，2006年9月1日完成舾裝，正式加入俄羅斯海軍里海區艦隊服役。

前蘇聯解體后俄羅斯雖然較少設計建造新的大型水面作戰艦艇，但在過去幾年內先后向國際市場推出了多種小型作戰艦艇，如20970型“卡特蘭”級、12300型“蝎子”級及12418型“閃電”級導彈艇等。與此同時，在國家經濟不斷好轉的情況下，為滿足本國海軍的作戰需求，俄羅斯開始有針對性地設計建造少量先進的水面作戰艦艇，如20380型“守護”級導彈護衛艦、21630型“布揚”級炮艇以及22350型大型導彈護衛艦等。在上述艦艇中，“守護”級導彈護衛艦的滿載排水量約為2000噸，設計用于近海巡邏及作戰；22350型大型護衛艦的滿載排水量達N8000噸，將用于遠洋作戰并擔負航母的護航任務。相比之下，“布揚”級炮艇的尺寸和排水量最小，是俄羅斯海軍專門為里海區艦隊量身訂制的小型艦艇，主要用于保護里海200里海專屬經濟區及豐富的海底油氣資源。

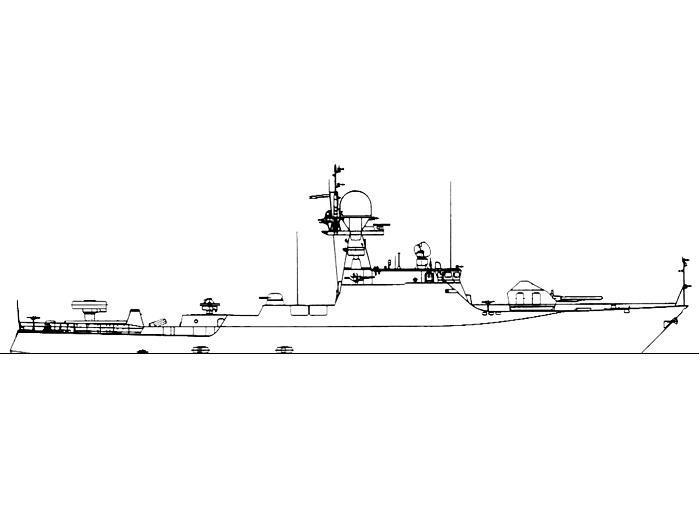

21630型布揚級炮艇線圖

俄羅斯海軍在1999年就開始公開招標建造“布揚”級炮艇，包括同在圣彼得堡的北方造船廠、金剛石船舶制造公司等在內的多家著名造船廠參與競爭。在經過多輪仔細評估后，俄海軍在2003年春季宣布金剛石(也音譯為阿爾馬茲)船舶制造公司勝出，負責建造首批“布揚”級炮艇。合同規定首艇的建造工作在2005第四季度完工，并于2007年投入使用。

經過近2年時間的籌備，2005年2月25日，金剛石船舶制造公司在圣彼得堡舉行了首艘艇“阿斯特拉罕”號的開工儀式，同批第2艘艇“里海斯克”號也在金剛石船舶制造公司開工建造。實際上，首艘艇原計劃命名為“里海斯克”號，以示用于里海服役之意，但最后選用了里海區艦隊司令部所在地阿斯特拉罕來命名首艘炮艇，“里海斯克”這一名字便順推用到第2艘炮艇頭上。同年10月7日，“阿斯特拉罕”號炮艇下水，來自俄羅斯海軍、里海區艦隊、俄總統駐西北行政區全權代表處和圣彼得堡市政府的官員參加了下水儀式，由此可見俄羅斯上下對“布揚”級炮艇的重視程度。2006年9月1日，“阿斯特拉罕”號炮艇在金剛石船舶制造公司完成舾裝，正式加入俄羅斯海軍服役，俄海軍里海區艦隊司令維克托*克拉夫丘克少將親自到圣彼得堡接收，俄海軍總司令弗拉基米爾？馬索林上將也出席了當天“阿斯特拉罕”號炮艇的服役儀式。

里海雖然名為海，但從地理學的角度來看是“湖”而不是“海”。它是世界上最大的內陸湖，與外界的大海和大洋都是隔絕的。因此，“阿斯特拉罕”號炮艇在2006年9月1日服役后將首先在波羅的海進行為期半年時間的海上作戰及綜合試驗，然后再通過陸上交通于2007年中期運至里海邊的阿斯特拉罕港加入里海區艦隊服役。同批第2艘“里海斯克”號將緊隨“阿斯特拉罕”號服役于里海區艦隊。里海區艦隊司令維克托？克拉夫丘克少將不久前宣布，在2006年9月1日接收“阿斯特拉罕”號后，里海區艦隊在未來3年內還將再裝備5艘“布揚”級炮艇，這將明顯增強俄羅斯海軍在該地區的作戰能力，并支持11661型“獵豹”級艦隊旗艦。

艦艇結構

“布揚”級炮艇采用了隱身設計，重點在于使上層建筑及武器系統的外形簡潔流暢以降低雷達反射信號，煙囪置于艇兩舷側與海面平行以減少紅外信號。雖然上層建筑的兩舷采用各國隱身艦艇普遍使用的向內傾斜方式，但該級艇向內傾斜的角度相對較小，不及世界上隱身性能較好的瑞典“維斯比”級、法國“拉斐特”級護衛艦等艦型。整艇看起來是明顯的艏尖尾方，主甲板從艇首到艇尾呈階梯狀布置，前高后低，尤其是艇尾明顯低于前部甲板。艇首兩舷稍向外飄；上層建筑靠前布置且低矮短小，兩舷從艇首外飄狀迅速收縮為向內和向上傾斜；上層建筑后部分布一座主桅，也是艇上唯一的桅桿，桅桿頂部安裝一部MP一352“十字罩”對空對海搜索雷達，外形半圓，對空最大探測距離128公里；上層建筑平臺的前部安裝有一部MP一123“低音帳篷”火控雷達。

艦載武器

火炮系統

布揚級炮艇

艦首安裝一座A一190型100毫米高平兩用火炮，這是俄海軍目前最先進的100毫米艦炮，具有尺寸小、重量輕、反應快、射速高、所需人員少、抗干擾能力強及使用壽命長等諸多優點。該型火炮(不包括彈藥)全重18.7噸，其中炮塔重15噸，控制系統3.7噸，由“低音帳篷”雷達提供控制，使用不同的彈藥既可攻擊海面、海岸目標，也可攔截空中低速目標甚至反艦導彈等，最大射程大于20公里，射高12公里，攻擊目標最小高度為3～5000米，射速大于p80發/分鐘，自動機械裝彈，使用定裝式彈藥，系統所需作戰人員4～5人。

布揚級炮艇

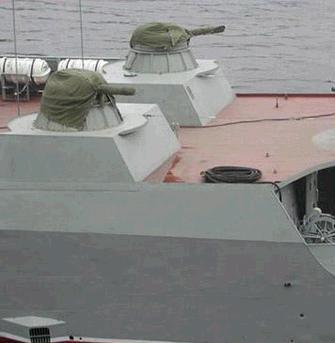

除100mm艦炮外，上層建筑之后的甲板兩舷各布置一座AK一306型(A一219型)6管30毫米加特林自動近防火炮系統，與A一190型主炮同樣由“低音帳篷”雷達提供控制。AK一306型是俄羅斯廣泛使用的AK一630型(A一213型)火炮的改型，由圖拉儀器設計局開發，重量只有AK一630型的一半，主要用于裝備各種小型艦艇。從外形上看兩者并沒有什么明顯區別，但前者的載彈量及火力稍遜。AK一306型火炮可攻擊輕武裝海面、海岸目標、漂雷及孤立的空中目標，系統使用一套AO一18L型6管自動火炮及炮管電傳旋轉鏈，彈藥艙備彈500發，射程1000發/分鐘，炮彈初速880米/秒，對空中目標打擊范圍為4000米，對海面和海岸目標的打擊范圍為5000米。

詞條圖冊

另外，位于艦尾明顯低一級的甲板上安裝1座UMS一73“冰雹”120毫米多管火箭 炮發射系統，用于發射無控或末制導火箭，射程超過10公里，可攻擊水面目標，也可打擊海岸目標。除此之外，“布揚”級炮艇上還配備有2挺14.5毫米機槍，用于防空或近距離火力支持，也是反恐怖行動的重要武器裝備。導彈系統

3M47“針”短程防空導彈發射架

在AK一306型近防火炮之后、同層甲板向后凸出的地方布置一座4聯裝3M一47“彎曲”防空導彈發射系統。該系統是SA一16防空導彈的艦載改型，是一種專門為小型水面艦艇研制的近程防空武器，當然也可作為大中型艦艇上其他防空導彈系統的補充，總重量只有1.3噸。該防空系統使用與“針”式防空導彈系統相同的發射模塊，用于發射“針”一S或“針”式導彈，可采用依次發射(最多8枚)或齊射(每次2枚)的方式對同一目標實施攻擊，主要用于對付低空飛機和懸停的直升機，也可用于攔截低速來襲的反艦導彈。系統反應時間少于8秒，從“關閉”狀態轉換為戰斗狀態的時間不超過3分鐘，對空中目標的最大探測距離12～15公里，對空中目標的攻擊范圍距離最大5000米，高度最大3500米。

前景

21630型“布揚”級炮艇的尺寸小、吃水淺，非常適于在里海地區包括沿岸海域的作戰行動。盡管艇上沒有裝備反艦導彈，但其防空作戰能力較強，而且艇上100毫米主炮及120毫米多管火箭炮既可打擊海上艦船，也可攻擊海岸目標。特別是A一190型100毫米火炮的射程超過20公里，威力較強，具有全方位打擊能力?？梢灶A(yù)料，全新的“獵豹”級護衛艦和全新的“布揚”級炮艇屆時將高一低搭配使用，組成俄海軍在里海地區無可匹敵的“黃金搭檔”，捍衛俄羅斯200海里專屬經濟區及豐富的自然資源，同時威懾周邊國家，并力圖阻止西方大國勢力向里海里地區滲透。

裝備情況

該型護衛艦首艦于2010年8月27日下水，第3艘“大烏斯秋格”號(Veliky Ustiug)于2011年8月27日鋪設龍骨，第4艘“格拉吉斯維亞日斯克”號(Grad Sviyazhsk)將在韃靼斯坦日和澤列諾多爾斯克鎮命名為澤列內·多爾80周年紀念日前夕舉行龍骨鋪設儀式。該級艦計劃建造3艘，總建造可能達到30艘（21631建造27艘），本級艦有7艘繼承了蘇聯海軍巡洋艦的名字（包括載機巡洋艦）。

艦名

船廠

開工

下水

服役

隸屬

備注

阿斯特拉罕號圣彼得堡2004.1.302005.10.72006.11.1里海艦隊21630
伏爾加頓斯克號圣彼得堡2005.2.252011.5.062011.12.28里海艦隊21630
馬哈奇卡拉號圣彼得堡2006.3.242012.4.272012.12.04里海艦隊21630
各拉吉斯維亞日斯克號[2]澤廖諾多利斯克2010.8.272013.3.092014.7.27里海艦隊21631
烏格里奇號澤廖諾多利斯克2011.7.222013.4.102014.7.27里海艦隊21631
展開表格

注：艦名系音譯艦長：62米

艦寬：9.6米

吃水：2.5米

排水量：標準560噸滿載600噸(21630)/950噸（21631）

動力系統：2臺MTU16V4000M90柴油機，雙軸

航速：26節

續航力：1500海里/節自持力：10天

武器裝備：1門AK-190型100mm單管艦炮，2座AK-306型6管30mm近防艦炮，1座6聯ZIF-122艦空導彈發射裝置（配備3M-47Gibka/Igla-1M艦空導彈，備彈18枚），1座8聯裝通用發射系統（“口徑”巡航導彈，SS-N-27“俱樂部”反艦/巡航導彈，21631裝備），1座MS-73Grad-M40管122mm多用途火箭發射裝置（21630），2挺KPV14.5mm機槍，可攜帶水雷)。

電子設備：1部Pozitiv對空/對海搜索雷達；1部MR-231導航雷達；1部Laska火控雷達（控制艦炮）；1套光電跟蹤系統；電子對抗系統；2座PK-10Smelyy箔條發射器等。
