阿爾瓦羅·巴贊級護衛艦（2002年起服役于西班牙的護衛艦）

發展沿革

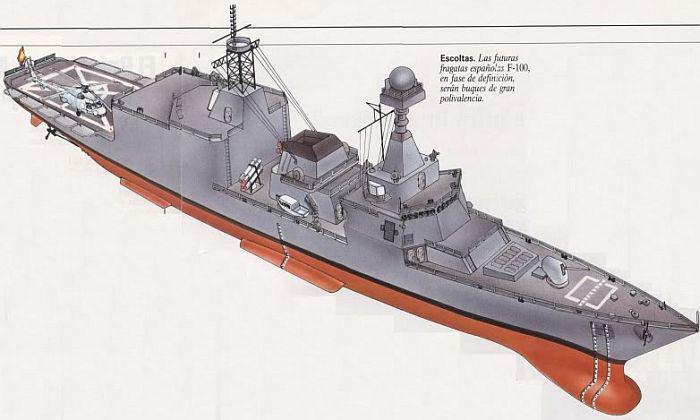

F-100計劃早期想象圖

技術特點

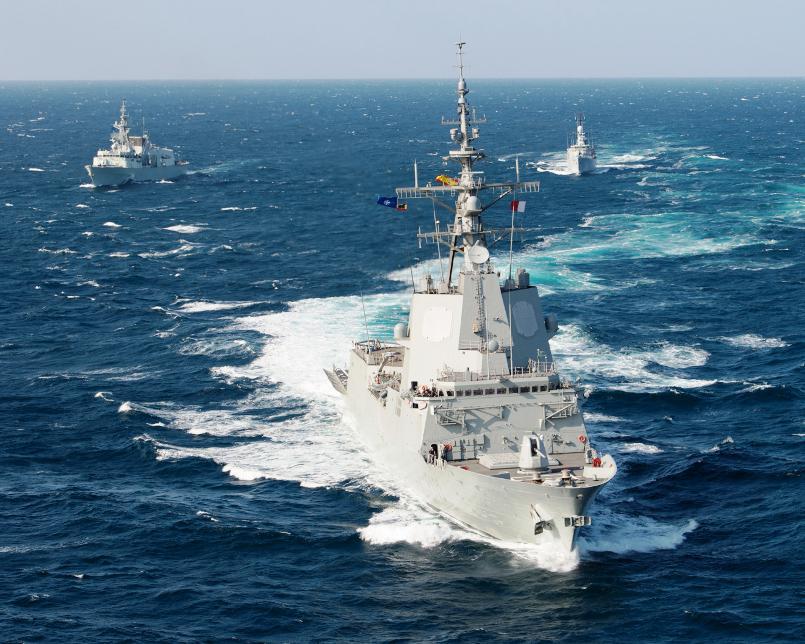

巴贊級與北約艦隊

阿爾瓦羅·巴贊的基本設計經過隱身考慮，艦體表面采用傾斜造型并避免尖銳稜角以降低RCS；降低紅外線訊號方面，主機廢氣排放前先經過運用最新科技的熱交換系統，讓高溫的廢氣與外界較低溫的空氣充分混和再行排放，此外艦身設有灑水降溫系統，能迅速降低艦體表面的溫度。為了降低震動與噪訊，阿爾瓦羅·巴贊的輪機裝備都安裝于彈性基座上，各管路也使用彈性連接頭。艦上配備主動消磁系統，能抵銷艦體長期受地磁影響的磁化，以降低艦體磁訊號。阿爾瓦羅·巴贊相當重視艦體的防護、損壞管制等，并擁有核生化防護能力，全艦以防火艙壁區隔成四個損管控制區，每區各自擁有獨立的核生化過濾系統、加壓空調。

動力系統方面，阿爾瓦羅·巴贊使用復合柴油機與燃?xì)鉁u輪（CODOG）而非阿利伯克級的全燃?xì)鉁u輪（COGAG），裝設于前后兩個完全獨立且設有防水艙門的機艙中。每個機艙內裝有Bazan-Caterpillar3600柴油機、LM-2500燃?xì)鉁u輪各一以及一套變速箱，各成一獨立的推進單元并驅動雙軸五葉片可變距螺旋槳。阿爾瓦羅·巴贊所需的電力由4組MTU12V396柴油發電機組提供，安裝位置為艦艇前段、后段各兩組，每組功率為1100kW；2006年簽約訂購的第二批阿爾瓦羅·巴贊改良了推進系統，換裝功率提升的LM-2500+系列機型，可提高航速，同時增加艦艏推進器來增加進出港的靈活度。

阿爾瓦羅·巴贊采用與阿利伯克級相同的SPY-1D相控陣?yán)走_(dá)，但是只有兩具SPG-62照射雷達，故同步對空接戰量（約為一次接戰9~10個目標）不如后者（同時接戰約16~18個目標）。由于阿爾瓦羅·巴贊的艦體噸位較小，為了避免艦體重心過高，SPY-1D的四面陣列天線與發射機無法像伯克一樣都裝在艏樓結構的同一層甲板上，因此阿爾瓦羅·巴贊另謀他法：將四面陣列天線、發射機、導波管以及相關電子裝備安裝于艦橋后方一個相當高大的塔狀結構物內，并分置于兩層甲板，發射機在下層，天線則在上層，而此種因應F-100而修改的SPY-1D雷達系統被稱為SPY-1D（F），F(xiàn)代表護衛艦（Frigate），型號又稱Block709。

艦首主炮及垂直發射系統·

阿爾瓦羅·巴贊的宙斯盾系統除了美國原裝的相關裝備之外，還整合了許多西班牙選擇的系統，包括美國雷神的DE-1160LF艦首聲納、西班牙國產的DORNA復合式雷達/光電艦炮火控系統（包含Ku頻火控雷達、激光測距儀、電視攝影機、紅外線熱影像儀）、DLT-309反潛火控系統、西班牙自制的電戰裝備等等，包括因達爾的SQL-380電子支援系統、MK-9000電子對抗系統以及四具美制MK-36SRBOC干擾彈發射器。艦上許多電子系統都由西班牙因達爾集團提供，包括電子支援系統、DIANA導航數據分配系統、MIDS ON艦船通信系統、導航與敵我識別系統等。

武裝方面，阿爾瓦羅·巴贊打算使用一門MK-45Mod2五英寸54倍徑艦炮（拆自美國塔拉瓦級兩棲突擊艦，并由原先的Mod1升級為Mod2）其后則為六組八聯裝MK-41VLS，裝載標準SM-2區域防空導彈以及四枚裝一管的新一代海麻雀ESSM短程防空導彈。依照西班牙海軍的配置，阿爾瓦羅·巴贊的48管MK-41垂直發射器可裝填40枚標準SM-2防空導彈與戰斧巡航導彈，其他八管則裝填一管四枚的ESSM短程防空導彈共32枚，或者將ESSM的數量增為64枚、標準SM-2/戰斧導彈數量減為32枚。

艦尾有一個直升機庫與直升機甲板，可操作西班牙購自美國的HS-23反潛直升機（SH-60B的衍生型）。艦身中段有兩組四聯裝魚叉反艦導彈發射器，不過平時通常只裝四管。在原訂計劃中，阿爾瓦羅·巴贊?rùn)C(jī)庫上方則有一具西班牙自制的馬洛卡（Meroka）Mod.2B機炮式近防武器系統（采用12管20mm機炮）；原本此近防武器系統由意大利RAN-12l/RAN-30X火控雷達進行目標指引，但由于阿爾瓦羅·巴贊并未配備此系統，因此西班牙在美國的協助下自行設計界面，改由SPY-1雷達指揮。

然而實際服役后，阿爾瓦羅·巴贊從未裝置馬洛卡近迫武器系統（原位置附近設置了衛星通信天線），配備ESSM防空導彈之后，馬洛卡近防武器系統的必要性也大幅降低。

性能數據

服役動態

IZAR在1999年與與美國通用動力（GD）公司旗下的BIW造船廠以及洛克希德·馬丁公司簽約，組成先進護衛艦銷售聯盟（The Advanced Frigate CONsortium，AFCON），主要業務為整合宙斯盾作戰系統與武器系統，并開發、銷售一系列衍生自阿爾瓦羅·巴贊、配備外銷版宙斯盾系統與SPY-1相控陣?yán)走_(dá)系列的先進護衛艦，而為挪威建造的南森級護衛艦便是這個銷售計劃的頭一個產物。此外，為了競標澳大利亞名為SE-4000的防空作戰艦艇（AWD），西班牙IZAR也以阿爾瓦羅·巴贊為基礎推出名為DA-80的放大衍生型參與角逐。DA-80的滿載排水量增至8000噸左右，MK-41VLS的容量經過擴充（應該為64枚）。

SEA-4000的其他競爭者包括德國薩克森級護衛艦、英國45型驅逐艦（由于首艘要等到2007年才能完工，風險與變量最大，所以最早宣告出局）以及美國阿利·伯克級。由于澳大利亞已經在2004年8月選擇了宙斯盾系統作為AWD的裝備，與宙斯盾系統無關的薩克森與45型遂率先出局。在2007年6月20日，澳大利亞正式宣布由阿爾瓦羅·巴贊取得勝利，而同一天IZAR的SPS戰略投送艦（即后來的堪培拉級戰略投送艦）亦在澳大利亞兩棲艦案中取勝，IZAR可謂大獲全勝。

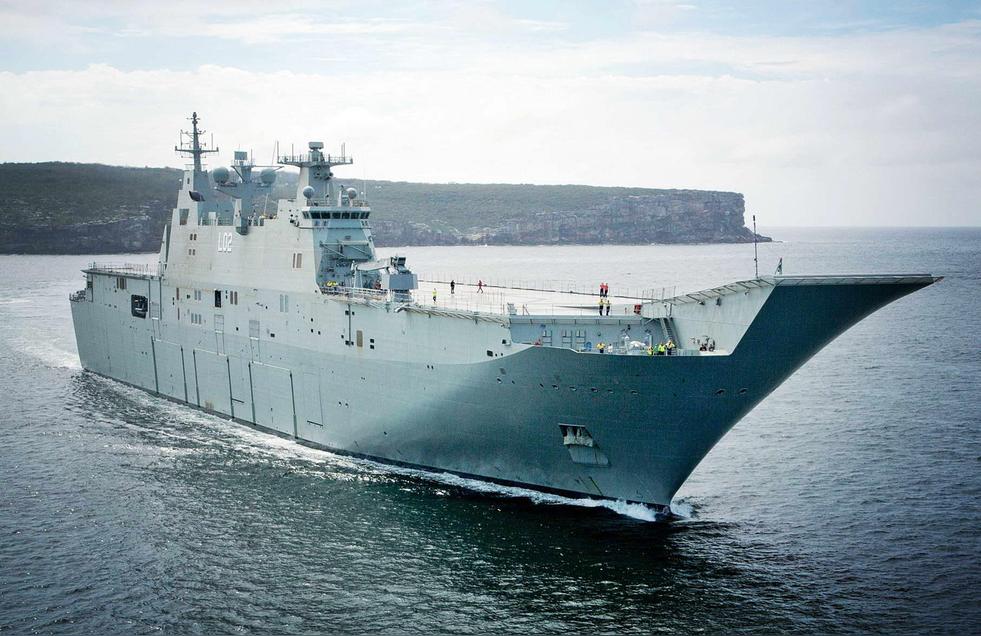

堪培拉級戰略投送艦首艦堪培拉號

本級艦
