這是英國肖特兄弟公司研制的一種近程低空艦空導彈。

類型

海貓艦空導彈

研發單位

英國肖特兄弟公司

彈長

1.48米

速度

0.9馬赫

研發歷程

1958年開始為皇家海軍研制，1959年2月英國海軍部和供應部將它正式命名為海貓，同年在法蘭克福航空展覽會上首次展出該導彈的樣品。1960年進行艦上制導發射，1961年在英國皇家海軍艦隊引誘號驅逐艦上完成了驗收試驗。1963年開始陸續裝艦使用，分基本型和改進型兩種?；拘秃Ｘ垖?dǎo)彈單價為2.3 萬英鎊; 帶有高度控制裝置的海貓導彈單價為2.8萬英鎊(1979年幣值) ;一個帶2枚導彈的雙聯裝發射架價格為20萬英鎊。加裝高度控制裝置所需的測試設備總費用為9萬英鎊?，F(xiàn)已停產。

海貓艦空導彈

結構布局

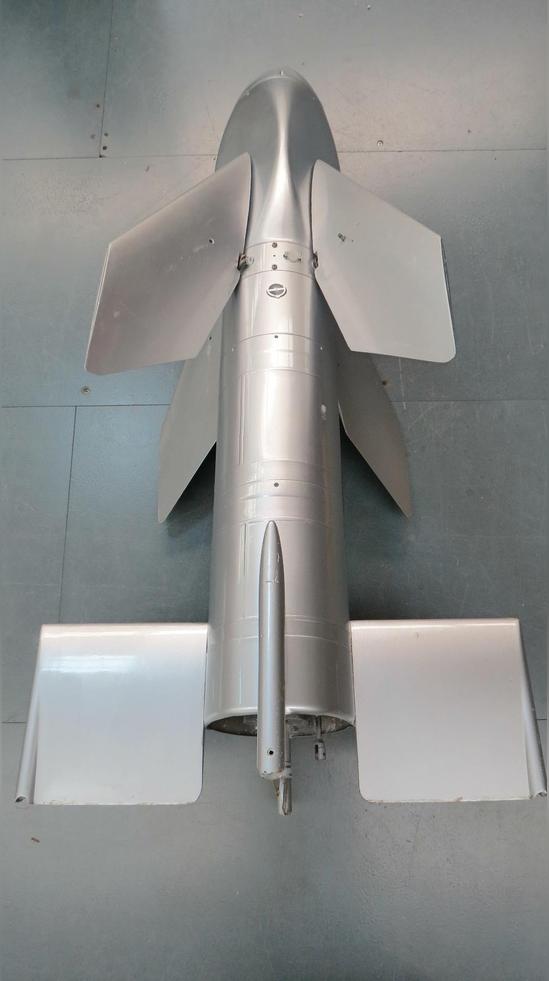

海貓艦空導彈

彈體的橫截面略呈方形，頭部呈錐形。氣動布局為全動彈翼式，4片全動式彈翼在彈體中部靠前些，呈“╳"形配置，其前緣后掠角為60°；4片矩形穩定尾翼裝在彈體尾部，呈“十”形配置，與全動式彈翼相差45°，其中2 片尾翼的翼梢裝有曳光管。在每片彈翼前緣的第一層蒙皮下裝有觸發引信，在一對用以控制偏航的翼內裝有指令接收天線。為了組裝，各艙段采用彈翼銷釘連接，整個彈體除發動機殼體采用焊接式高抗拉強度鋼外，均由輕合金制成。彈翼采用樹脂浸漬玻璃纖維材料，翼內充填剛性觸變泡沫塑料，穩定尾翼采用增強塑料。由無線電指令通過控制可動翼控制導彈的俯仰和偏航。由由旋轉彈翼的差動來實現彈體的滾動穩定。戰斗部為連桿式，質量為15kg，裝有高能炸藥，由近炸引信或觸發引信引爆。標準的近炸引信的有效作用距離不小于15m。

系統組成

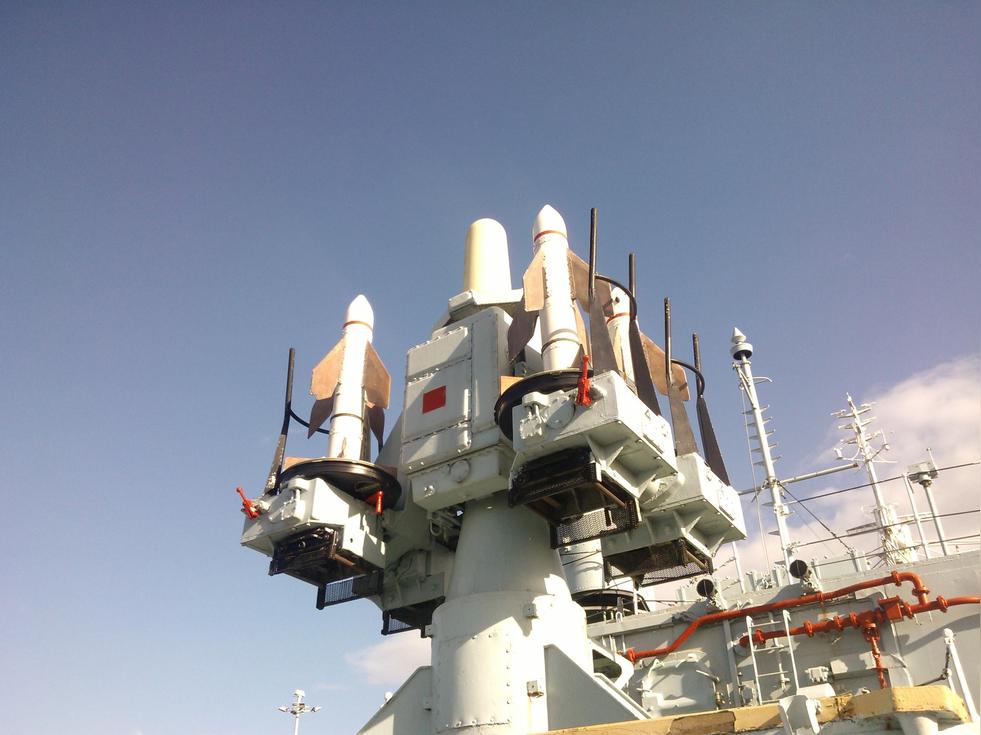

四聯裝發射架

基本型的海貓導彈武器系統由導彈、一部四聯裝發射架 和一套火控系統組成。海貓導彈采用四聯裝或三聯裝發射架。四聯裝發射架的中部安裝有指令天線，導彈吊掛在發射導軌上，總質量約為4.7t。三聯裝發射架總質量約為2t。導彈由人工裝填，重新裝填4枚導彈的時間不超過3分鐘。

火控使用

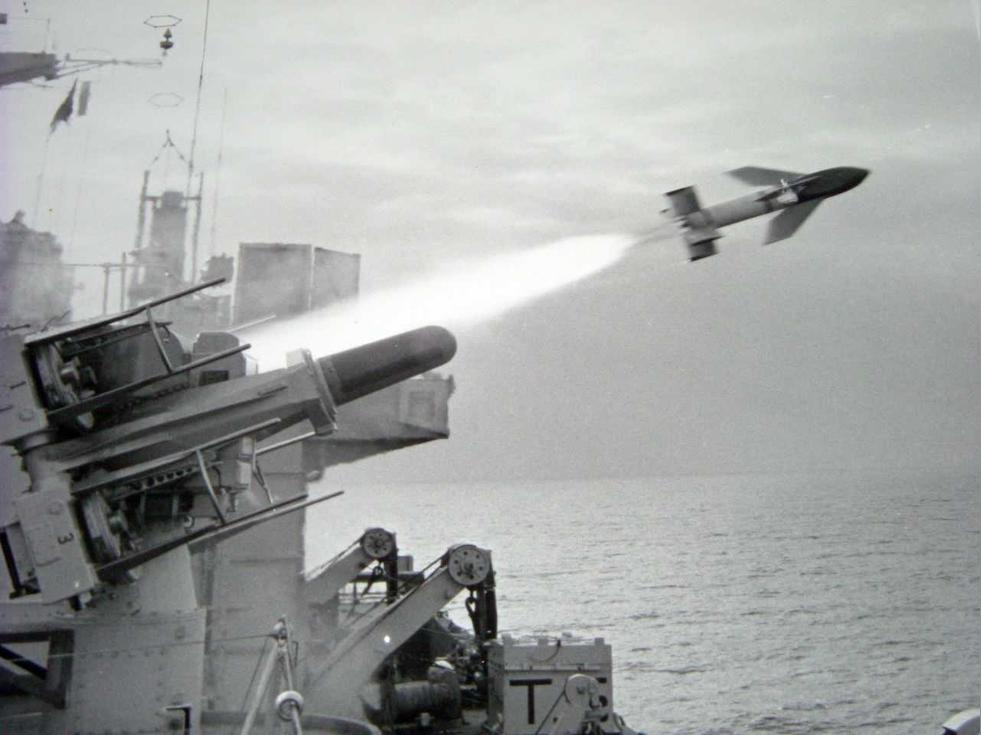

海貓艦空導彈

基本型海貓作戰時，由艦上探測指揮系統提供目標信息，操縱手目視捕捉目標，發現目標后瞄準并跟蹤目標，當目標進入有效射程后，操縱手通過操縱手柄發出發射信號。2秒后，導彈從發射架上發射出去，飛出約300m 距離時，導彈出現在瞄準具的瞄準線上，操縱手借助導彈尾部的曳光跟蹤導彈，并用瞄準具上的操縱桿修正導彈飛行的偏差。操縱桿的運動轉化為無線電指令，修正導彈飛行航向。導彈接近目標后，近炸引信引爆戰斗部，擊毀目標。改進型海貓導彈使用GWS-21型、GWS-22型和GWS-23型火控系統。作戰時，也是先由艦上探測指揮系統指示目標信息，然后ST801型跟蹤雷達捕捉并跟蹤目標，光學瞞準具也同時捕捉跟蹤目標，目標進人射程后即發射導彈。此后的制導過程與基本型相同。海貓導彈改進型采用CWS-24型火控系統，作戰時也靠艦上探測指揮系統提供目標信息。所不同的是由ST801型跟蹤雷達和閉路電視系統一同捕捉和跟蹤目標，共同完成自動跟蹤和制導任務。必要時也可人工制導導彈。

發展改進

1956年進行方案論證，1958年開始研制并簽訂合同，1960年進行制導發射，1961年進行艦上試驗，1962年開始完成作戰鑒定，1963年開始裝備部隊。

1969年閉路電視制導系統投入使用，代替了原來的光學瞄準具。火控系統改為GWS-24型，實現了導彈自動跟蹤和制導，將導彈引入瞄準線的時間從7s縮短到6s。從1971年起，將陸用山貓導彈的三聯裝發射架移到艦艇上使用，且大量采用了固態電路和元器件，縮小了導彈體積。1973年在海貓導彈上加裝了高度控制裝置，使其能夠在離海面2m的高度飛行。1982年換裝了新型火箭發動機，飛行速度由亞音速提高到超音速。

改進后的海貓導彈

技術特點

系統簡單、便宜、可靠，火控系統采用了大量固態電路和元器件，使海貓系統小型化，采用了多種制導方式，使系統小型化，采用了多種制導方式，具備自動跟蹤和全天候作戰能力。導彈只攜帶很少的電子組件，簡化了導彈結結構，降低了成本。缺點是導彈自動化程度較低，導彈飛行速度較慢，制導精度隨距離增加而降低。

性能介紹

彈長：1.48m

彈徑：190mm

翼展：650mm

發射質量：63kg

作戰距離：最大5.5km，最小300m

作戰高度：最大5km，最小2m

最大速度：0.9馬赫

反應時間：≥6s

制導體制：光學或雷達或電視跟蹤+無線電指令制導

服役事件：1982年，海貓導彈參加了馬島海戰，但是沒有任何戰果。
