氣象觀測站（用于檢測環境等參數的儀器）

介紹

氣象觀測站(YM-03)是一個自動化的氣象站，使用方便，操作簡單，而且本身全自動低功耗氣象站，采用干電池供電的方式（通訊方式：USB現場取數），氣象站具有斷電數據保護功能，并可以采用太陽能供電方式，使用GPRS無線遠傳，無論是節省人力或測量偏遠地區的氣像資料。該系統通過GPRS(GSN)系統和GORS(CDMA)系統差不多可以進行實時回報，或儲存的數據作日后傳送。氣象觀測站往往被放置在供電網絡和通訊網絡內。太陽能電池板，移動電話技術使氣象觀測站能在供電網絡和通訊網絡外，透過無線型式傳送資料。

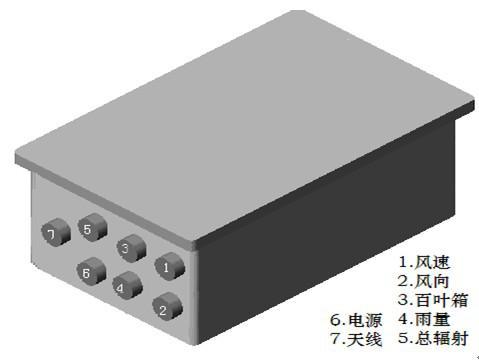

采集器

·記錄容量：約524262條

·記錄間隔：1分鐘～100天連續可調

·通訊接口：USB2.0 [485/GPRS可選]

·防水等級：可防護潮濕環境及雨水沖刷，但禁止透水或用水浸泡！

·工作環境：-30℃～70℃(溫度低于-20℃時候建議采用保溫措施！)

·平均功耗：主機平均工作電流<0.2mA(電池供電：存儲間隔60秒！)

·電源供電：默認配置6節電池供電，可定制交直流、蓄電池和太陽能供電。

·電池壽命：默認采用干電池供電，續航能力3月-1年（間隔>10分）

3W12AH蓄電池系統壽命一周(限USB通訊且存儲間隔>10分鐘)。

·本機體積小，操作簡單，性能可靠，記錄間隔可根據要求從1分鐘至100天任意設置。（但存儲器空間有限，間隔盡量設置在分鐘以上，設置后可在上位機軟件查看存儲信息，以確定這樣的間隔時間下可以存儲多長時間。）

·集數據采集、記錄于一體，全程跟蹤記錄，記錄時間長，斷電后數據不丟失。

·專業數據保護。具備低電量數據寫保護、存儲器故障檢測、存儲越界檢測、設備斷電識別、日期校正等功能，可以在多次斷電后最大限度地恢復歷史數據。

·整機功耗極小，具有高效的電源管理能力，可在直流電源適配器、五號電池、太陽能鉛酸蓄電池以及計算機USB接口等四路供電并存方式下工作。且主板硬件具備電源反接保護、直流電源過壓保護以及內部過流、短路保護等功能。

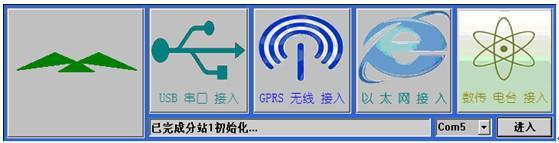

·系統操作便捷，軟件界面簡潔明了，通過簡單步驟即可實現系統的主體功能。而其他諸如通訊端口識別等操作均由系統后臺自動完成，無須用戶手動干預。

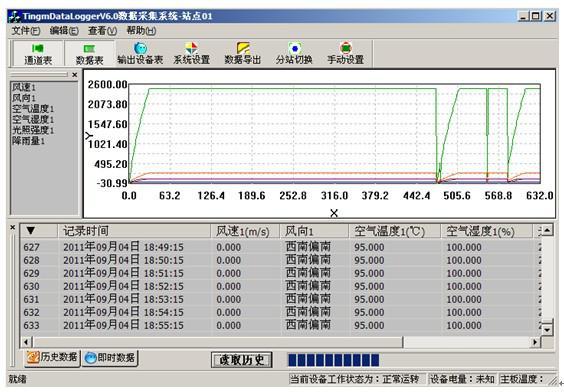

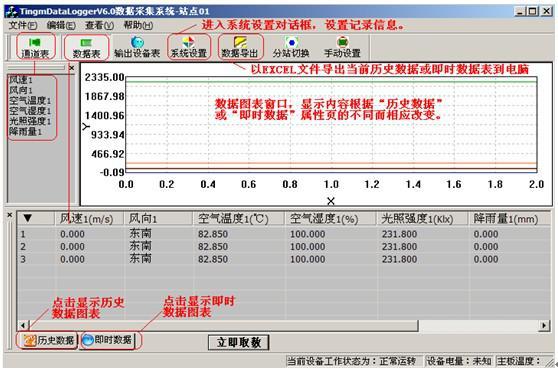

·軟件功能強大，可將采集器中的數據導出并存儲為EXCEL表格、文本或數據庫另外軟件具有功能強大的圖表曲線顯示組件，方便查看曲線走勢及數據細節。

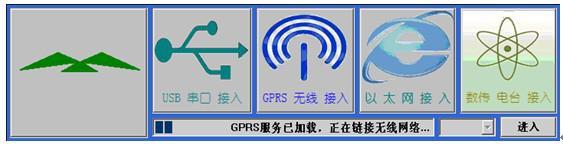

·采用高性能GPRS模塊，外置加長天線，數據傳輸可靠，配置485專用通訊線。

傳感器

1,風速傳感器

技術參數：

※精 度：±1m/s

※啟動風力：0.4 ~1.0 m/s

電壓輸出型

※量 程：0~33 m/s

※供電電壓：10V~24 V DC

※輸出信號：0.4~2V

電流輸出型

※量 程：0~33 m/s

※供電電壓：10~24 V DC

※輸出信號：4~20 mA

※負載能力：≤300Ω

脈沖輸出型

※量 程：0~60 m/s

※輸出信號：脈沖(每個脈沖對應1.32m/s)

※供電電壓：5V~24 V DC

功能及特點：

※體積小巧，攜帶方便，安裝簡捷

※測量精度高，量程寬，穩定性好

※結構設計合理，外觀質量佳

※數據信息線性度好，信號傳輸距離長，抗外界干擾能力強

適用范圍：

※采用先進的電路模塊技術開發變送器，操作簡單，使用方便，用于實現對環境風速的測量，輸出標準的脈沖信號。可廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風速測量。

2、風向傳感器

測量參數

※量程：0 ～360°(分16個固定風向值，其中“北”由傳感器上的箭頭標志標出)

※電壓信號：0.4 ～2.0 V（波動范圍±40mV ）

※電流信號：4 ～20 mA（波動范圍±0.4mA）

※轉換公式：風向典型值=(I-4)/1.06666 電壓型= (V-0.4)/ 0.106666

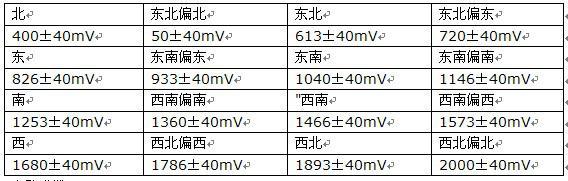

其中電壓型對應表格如下所示：（使用時可通過查表法或直接運算求得風向值）

氣象觀測站

※工作電壓：7～24V(典型值12V)

※靜態功耗：約7mA(電壓型) 約10mA(電流型)

※響應時間：100mS

※刷新間隔：100mS

※工作溫度范圍：-30℃～70℃

功能特點

※體積小巧，攜帶方便，安裝簡單

※測量精度較高，量程寬，穩定性好

※輸出信號線性度好，具備較強的抗干擾能力

適用范圍：

※該傳感器可測量室外環境中的風向，測量分東、西、南、北、東南、西南、西北、東北等十六個方向，具有很高的性價比。該儀器廣泛用于環保、氣象、農業、林業、水利、建筑、科研及教學等領域。

3,空氣溫濕度傳感器

測量參數

※空氣濕度：范圍0～100% 精度 ±3% 分辨率0.1%

※空氣溫度：范圍-30～70℃ 精度 ±0.2℃ 分辨率0.1℃

※信號類型：0.0V～2.0V（或4～20mA）

※轉換公式：濕度= V/0.01 (% )

溫度= V/0.01-30(℃)

電路參數

※工作電壓：7～24V(典型值12V)

※靜態功耗：約4mA(電壓型)

※響應時間：3S(上電后三秒)

※刷新間隔：15S(15秒刷新)

※工作溫度范圍：-35℃～75℃

功能特點

※輕型百葉箱設計，適合室外使用；

※可防護潮濕天氣，防護雨水沖刷；

※體積小巧，拆卸方便，安裝簡單；

※精度較高，量程較寬，穩定性好；

※輸出信號線性度好，具備較強的抗干擾能力

引線定義

※電源正(7-24V)：紅色線 電源地(信號地)：綠色線

※濕度信號正：藍色線 溫度信號正：黃色線

注意事項

※傳感器本身不防水，所以切勿將傳感器浸泡在水中，以免對電路造成損毀！

※如果空氣濕度很大，且長期處于凝露狀態，建議使用后將傳感器收藏并檢修！

※傳感器線纜屏蔽層已與地線短路，接線時請妥善處理屏蔽線，防止電源短路！

適用范圍

※變送器采用先進的電路模塊技術開發，操作簡單，使用方便，可實現對環境溫濕度的測量，輸出標準信號。廣泛應用于溫室、環境保護、氣象站、船舶、碼頭等。

4,大氣壓力傳感器

技術參數：

※測量參數：大氣壓力

※單　位：Kpa

※測量范圍：50～110Kpa

※工作環境：-20 ～85℃

※測量精度：±0.5 Kpa

※供　電：5V～12V/或7-24V

※輸出信號：0～2.0V DC/0-5V DC

※穩定時間：通電后3秒

※響應時間：< 1 秒

※外 觀：輕型百葉箱

※電纜長度：標準為2m

※防水性能：可經受一般雨水沖刷

※重 量：約500g

功能及特點：

※外型美觀、小巧、安裝方便

※測量精度高

※低功耗，節能安全

※結構設計合理，符合科研要求

※故障率低，技術成熟，性能穩定

適用范圍：

采用先進的電路模塊技術開發變送器，用于實現對環境壓力的測量，輸出標準的電壓信號，方便使用?？蓮V泛用于環境、溫室、養殖等的環境測量。

5,太陽總輻射

基本描述

TM-ZF總輻射表主要用來測量波長范圍為0.3～3微米的太陽總輻射。如果感應面向下可測量反射輻射，也可用于測量入射到斜面上的太陽輻射，如加遮光帶可測量散射輻射。該總輻射傳感是太陽總輻射測量的一級表。

特點

※符合WMO世界氣象組織規范（CIMO Guide）

※適用于各種惡劣環境

※可作為一級標準總輻射表使用

※無源精確測量

※靈敏度高

※使用方便、免維護

基本原理

TM-ZF總輻射表由雙層石英玻璃罩、感應元件、遮光板、表體、干燥劑等部分組成。

感應元件是該表的核心部分，它由快速響應的繞線電鍍式熱電堆組成。感應面涂3M無光黑漆，感應面為熱結點，當有陽光照射時溫度升高，它與另一面的冷結點形成溫差電動勢，該電動勢與太陽輻射強度成正比。

雙層玻璃罩是為了減少空氣對流對輻射表的影響。內罩是為了截?cái)嗤庹直旧淼募t外輻射而設的。

輸出輻射量(W/m2)=測量輸出電壓信號值(μV)×靈敏度系數(μV/W·m-2)，每個傳感器分別給出標定過的靈敏度系數。

典型應用

TM-ZF總輻射表可廣泛應用于氣象、太陽能利用、農林業、建筑材料老化及大氣環境監測等部門的太陽輻射能量的測量。

技術指標

※光譜范圍300～3000nm

※靈敏度7～14μV/W·m-2

※響應時間≤35秒（99%）

※內阻約350Ω

※年穩定度±2%

※余弦響應≤±5%（太陽高度角10°時）

※非線性±2%

※溫度系數≤2%（-20～40℃）

※重量2.5kg

※輸出信號0～20mV

※輸出范圍0～2000W/m2

6,雨量傳感器

技術參數：

※測量范圍：0～4mm/min（可在<8mm/min條件下正常工作）

※測量誤差：±3%（測試雨強2mm/min）

※分 辨 率：0.2mm

※工作溫度：0～80℃（傳感器）-40～80℃（記錄儀）

※承水口徑：φ200mm+0.6mm 外刃口角度45度

功能及特點：

※精度高，穩定性好

※體積小，安裝方便

※線性度好，傳輸距離長，抗干擾能力強

※翻斗部件支承系統制造精良，摩阻力矩小，因而翻斗部件翻轉靈敏，性能穩定，工作可靠

※儀器外殼用不銹鋼制成，防銹能力強，外觀質量佳

※承雨口采用不銹鋼皮整體沖拉而成，光潔度高，滯水產生的誤差小

適用范圍：

※翻斗式雨量傳感器是一種水文、氣象儀器，用以測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。可用于氣象臺（站）、水文站、農林、國防、野外測報站等有關部門，配合我公司自主研發生產的雨量記錄儀來測量降水量、降水強度、降水時間等?？蔀榉篮椤⒐┧{(diào)度、電站水庫水情管理提供原始數據。

工作原理：

※承水口收集的雨水，經過上筒（漏斗），注入計量翻斗——翻斗是用工程塑料注射成型的用中間隔板分成兩個等容積的三角斗室。它是一個機械雙穩態結構，當一個斗室接水時，另一個斗室處于等待狀態。當所接雨水容積達到預定值0.4mm時，由于重力作用使自己翻倒，處于等待狀態，另一個斗室處于接水工作狀態。當其接水量達到預定值時，又自己翻倒，處于等待狀態。在翻斗側壁上裝有磁鋼，它隨翻斗翻動時從干式舌簧管旁掃描，使干式舌簧管通斷。即翻斗每翻倒一次，干式舌簧管便接通一次送出一個開關信號（脈沖信號）。

7,水面蒸發傳感器

技術參數：

※內桶口徑：215mm（等效蒸發面200mm）

※外桶口徑：350mm 高：400mm

※精 度：±0.1mm

※測量范圍：0～235mm

※供電方式：DC 7～24V

※環境溫度：-30℃～80℃

※信號輸出：0～2V DC

功能及特點：

※測量精度高

※性能穩定，線性度好

※安裝方便，操作簡單

※不銹鋼材質，不起銹，保證傳感器使用壽命

※結構設計合理，外觀質量佳

適用范圍：

※水面蒸發傳感器是用于測量液面蒸發量的儀器，適用于氣象、植物及種子培養單位、農林業研究機構等部門。

工作原理:

※采用高精度的稱重原理測得蒸發皿內液體重量，再計算出液面高度。因此在多種環境下均可使用，如液體或結冰均可測量，解決了使用超聲波原理測量液面高度時出現的弊?。?、結冰時測量不準，2、沒有水時容易損壞傳感器，3、精度低），可與自動氣象站或?qū)I(yè)蒸發記錄儀配合使用。

安裝與說明：

※蒸發傳感器設置在露天空曠平坦地方，并能終日受到陽光照射，調好水平，底座用水泥固定好，觀測前注入100mm清水即可測量，如容器內有雨水降入時，應在觀測記錄時減去降雨量得出該次實際蒸發量。

7,光照變送器

技術參數：

※光線范圍: 0～200Klux

※反應時間: <1秒

※環境溫度：-30～70°C

※精 度：±5%

※重 量：210g

電壓型

※供電電壓：5V～24V DC

※輸出信號：0～2V

電流型

※供電電壓：9V～24V DC

※輸出信號：4～20mA

※輸出負載：< 300Ω

功能及特點：

.體型小巧，安裝方便

.殼體結構設計合理，使用壽命長

.密封性好

.測量精度高，穩定性好

.傳輸距離長，抗外界干擾能力強

.結構設計合理，外觀質量佳

適用范圍：

.可廣泛用環境、溫室、實驗室、養殖、建筑、高檔樓宇、工業廠房等的光線強度測量。

8,光合有效傳感器

基本描述

光合有效輻射表主要用于測400～700nm波長范圍內的自然光的光合有效輻射，并且使用簡單，可直接與數字電壓表或數據采集器相連，可在全天候條件下使用。

特點

· 符合WMO世界氣象組織規范（CIMO Guide）

· 適用于各種惡劣環境

· 穩定性好

· 無源精確測量

· 使用方便、免維護

基本原理

光合有效輻射表采用硅光探測器，并通過一個400～700nm的光學濾光器。當有光照時，產生一個與入射輻射強度成正比的電壓信號，并且其靈敏度與入射光的直射角度的余弦成正比，每臺光合有效輻射表都給出各自的靈敏度，并可以直接讀出單位為μmol/m2·s 的數值。該表廣泛應用于農業氣象，農作物生長的研究。

典型應用

※光合有效輻射表廣泛應用于農業氣象、農作物生長、生態學的研究。

技術指標

※光譜范圍：400～700nm

※響應時間：約1s(99%)

※溫度相關：最大0.05%/℃

※余弦校正：上至80°入射角

※工作溫度：-40°至65℃

※相對濕度：0～100%

※靈敏度：10～50 μv/μmol·m-2·s-1

※內 阻：< 2K

9,日照時數傳感器

基本描述

TM-RS日照時數傳感器主要用來測量太陽每天在垂直于其光線的平面上的直接輻射強度≧120W/m2（±10%）的時間長度，其感光波長范圍為0.3～3微米。

特點

※集成實時時鐘，可通過數據線自動校時

※低功耗設計，一次更換電池最低使用1年

※可選模擬電壓/電流、PWM或RS485信號輸出

基本原理

TM-RS日照時數傳感器由高透光學玻璃罩、感光元件、信號處理電路、時鐘運算電路、表

體等部分組成。經過校正的輻射感光元件將環境中的輻射值傳遞給傳感器內部的信號處理電

路，處理器一旦判斷信號大于120W/m2即開始計時，計時為累加方式，直至當天24點時刻后

自動清零。在此期間，外界可隨時向傳感器獲取累計日照時數值。

典型應用

TM-RS日照時數傳感器可廣泛應用于氣象、太陽能利用、農林業、建筑材料老化及大氣環境監測等部門的日照時數測量。

技術指標

※供電電壓5-12V(電壓型/數字型) 12±0.5V (電流型)

※輸出范圍0～24h

※輸出信號0～2V(4～20mA)

※輸出阻抗10KΩ(PWM或電壓輸出型)

※輸出負載<200Ω（電流型，典型值100Ω）

※響應時間≤100mS

※測量精度±0.1h

※分辨率0.01h

※電池型號CR2032（3V@220mAh）

※通訊方式USB2.0/RS485

※光譜范圍300～3000nm

※年穩定度±2%

※余弦響應≤±5%（太陽高度角10°時）

※非線性±2%

※工作溫度-30℃～60℃

※工作濕度0-95%RH

10,葉面濕度傳感器

基本描述

TM-YS葉面濕度傳感器用來模擬并測量植物葉片表面的濕度信息，所得濕度為相對濕度百分比。為降低灰塵、農藥或鹽水離子的影響，一般采用介電常數原理測量。通過此傳感器可間接測量植物葉片表面是否有水或冰的存在。

特點

※模仿葉面特征，測量快速準確

※低功耗設計，采用合理的功耗控制模式

※可選模擬電壓/電流、PWM或RS485信號輸出

※具備高精溫度校正功能，并可將溫度信號獨立輸出

※采用ABS與環氧樹脂封裝，感應面使用鍍金工藝，壽命更久

基本原理

TM-YS葉面濕度傳感器葉面模擬板、信號處理電路、溫度校正電路、灌封殼體等部分組成。

內部處理器將整個葉面板當作介電常數介質來測量，通過高頻信號源及其處理電路實現濕度信

息的測量。為防止溫度以及漂移的影響，內部還使用溫度校正以及信號漂移補償電路，從而實

現精準可靠測量。

典型應用

TM-YS日照時數傳感器可廣泛應用于氣象、農林業、及大氣環境監測等部門的葉面濕度測量。

技術指標

※供電電壓5-12V(電壓型/數字型) 12±0.5V (電流型)

※輸出范圍0～100%

※輸出信號0～2V(4～20mA)

※輸出阻抗10KΩ(PWM或電壓輸出型)

※輸出負載<200Ω（電流型，典型值100Ω）

※響應時間≤2S

※測量精度±5%

※分辨率0.1%

※年穩定度±3%

※非線性±2%

※工作溫度-30℃～60℃

※工作濕度0-100%RH

11,二氧化碳傳感器

雙光束紅外二氧化碳傳感器模TM-EY

雙光束紅外二氧化碳傳感器模塊型號：TM-EY

1. 應用：

- 室內空氣質量檢測

- 通風控制領域

- 樓宇，醫院，學校等二氧化碳?xì)怏w控制監測

- 適合小尺寸產品安裝二氧化碳傳感器的應用：通風控制器，空氣凈化器，

自動空氣凈化器和壁爐

2. 技術參數

檢測原理：非色散紅外二氧化碳傳感器(NDIR)

檢測量程：0 ~ 2000ppm 或 0 ~ 5000ppm

精度：±50 ppm @10 ~ 50℃ 或 ±75ppm @10 ~ 50℃

響應時間：0 ~ 80% < 30sec

數據更新：Every 2.0 Seconds

預熱時間：@25℃< 90sec

工作環境：0 ~ 50℃, 0 ~ 95%RH Non Condensing

貯存環境：-20℃~ 70℃

輸出：模擬輸出: 0~3VDC (0~3000ppm)

數字輸出UART : Default 9600bps (Option)

輸入電壓：DC5V ~ 12V Input (recommend 5V)

消耗電流：Peak 150mA, Low 25mA (@5VDC)

接口：3PIN Header [CN1]

有2.54mm 間距

Molex 5267 included

尺寸規格：(W)40mm x (H)35mm x (D)10.7mm

12,直輻射表

用途

該系列表是一種自動跟蹤太陽，用來測試太陽直接輻射量的輻射儀表，它配有控制器，可交直流兩用，如果交流220v突然斷電，可直接自動切換到蓄電池供電，電壓是12v。該表用于測量光譜范圍為0.3μm-3μm的太陽直輻射量。也可用來測量太陽的日照時數，（日照時數定義：太陽直接輻照度達到或超過120W/m2時間段的總和，以小時為單位，取一位小數。日照時數也稱實照時數。）所以該儀表可廣泛應用于太陽能利用、氣象、農業、建筑材料及生態考察部門。

結構及原理

該表構造如圖示，主要由光筒和自動跟蹤裝置組成。光筒內部由光欄、內筒、熱電堆(感應面)、干燥劑筒等組成。感應部件是采用繞線電鍍式多接點熱電堆，其表面涂有高吸收率的黑色涂層。熱接點在感應面上，冷結點在機體內，在線性范圍內產生的溫差電勢與太陽直接輻照度成正比。自動跟蹤裝置是由底板、緯度架、電機等組成。電機是動力源，用戶可根據要求選擇直流電機或交流電機作為動力源。該表的跟蹤精度與操作人員細心的安裝和調試有密切關系。

技術參數

靈敏度：7～14μv/w.m-2

響應時間：≤30秒(99%)

內阻：約100Ω

跟蹤精度：小于24h±1°　敞開角：4°

工作環境溫度：±45°

年穩定度：不大于±2%

電源電壓：AC-220v，DC-12v

重量：2.5kg

測試范圍：O～2000W/m2

信號輸出：0～20mV

使用安裝與維護

1．將直接輻射表的底板固定在觀測平臺上。調整水平，根據當?shù)鼐暥却_定直接輻射表緯度盤緯度位置。

2.根據使用說明書中時差表及當?shù)亟?jīng)度計算出當?shù)兀ㄕ嫣枙r(shí)），鈕動跟蹤裝置后鈕子開關跟蹤到確定位置后，再調回到自動跟蹤狀態。

3．按使用說明書中赤緯角表調整光筒高低。

4．確定底盤方向，使光筒上校正光點重合，再把底盤固定牢固。以上步驟可反復操作，直至使光筒上校正光點重合

13,土壤水分傳感器

測量參數

※量 程：0～100%

※單 位：%(m3/m3)

※輸出信號：0～2V（電壓型）4～20mA（電流型）

※測量精度：±3%

※互換精度：< 3%

※復測誤差：< 1%

※參數類型：土壤容積含水率

※測量原理：頻域（FDR）

硬件參數

※工作電壓：5～12V(電壓型，典型值9V) 11～24V（電流型，典型值12V）

※靜態電流：約30mA

※工作頻率：100MHZ

※響應時間：< 1秒

※測量穩定時間：2秒

※工作溫度范圍：-30℃～70℃

※測量區域：95%的影響在以中央探針為中心，直徑為7cm、高為7cm的圓柱體內

物理參數

※探針長度：6cm

※探針直徑：3mm

※探針材料：不銹鋼(抗電解)

※密封材料：環氧樹脂(黑色阻燃)

※電纜長度：標配2米（三芯屏蔽線)

功能特點

※采用綠色阻燃環氧樹脂固化，完全防水，可承受較強的外力沖擊；

※表面采用拋光處理，美觀大方，采用抗靜電包裝袋，存儲更安全；

※鋼針采用優質材料，可經受長期電解，可經受土壤中的酸堿腐蝕；

※測量精度高，性能可靠，受土壤含鹽量影響較小，可適應各種土質。

※具備電源線、地線、信號線三向保護功能，可防護因反接、短路等造成的損毀。

適用范圍：

※適用于科學試驗、節水灌溉、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養、污水處理及各種顆粒物含水量的測量。

14,土壤溫度變送器

測量參數

※量 程：-30℃～70℃

※輸出信號：4～20mA

※測量精度：±0.2℃

※互換誤差：< 0.2℃

※復測誤差：< 0.1%

※負載阻抗：< 300Ω（典型值100Ω）

電路參數

※工作電壓：9～24V(典型值12V)

※靜態電流：約5mA

※響應時間：<100mS

※測量穩定時間：根據傳感器探頭與土壤的接觸情況而定

※工作溫度范圍：-35℃～75℃

物理參數

※引線長度：2米

※電纜長度：1米（三芯屏蔽線)

※密封材料：環氧樹脂(黑色阻燃)

功能特點

※采用綠色阻燃環氧樹脂固化，完全防水，可承受較強的外力沖擊；

※具備電源線、地線、信號線三向保護功能，可防護因反接、短路等造成的損毀。

適用范圍：

※適用于科學試驗、溫室大棚、花卉蔬菜、草地牧場、土壤速測、植物培養等常規應用。

15,土壤鹽分傳感器

原理應用：

基本硬件模塊把探頭間接入的被測溶液阻抗轉換成與之對應的線性電壓信號，以供后級電路處理。此線性的電壓信號是進行以下各種測量的基礎。其中電壓值與被測溶液阻抗成反比，與電導值成正比，與EC和TDS成正比，與溶液濃度成正比。

本硬件模塊可用于土壤鹽分掩埋直測（使用滲透式探頭），土壤鹽分提取液電導率/鹽分測量（鉑金電極），離子濃度測定以及水質或硬度測量等。

硬件參數：

※電導率測量范圍：0 - 15.00mS/cm

※電壓與電導相關性(線性度)：≥90%

※電導率分辨率：0.01mS/cm

※最高精度：±2%(0-8mS/cm范圍內)

※復測誤差：< 1%

功能及特點：

◆功能強大：

*可通過計算機設置參數(所有參數均有默認設置)并具有實時數據圖表；

*具備土壤鹽分、溶液電導率、溶液離子濃度及飲用水水質檢測功能；

*具備標準曲線表功能，可存儲兩個校正表用于電導類、濃度類測量；

*參數可掉電保存20年，并且含有一個可快速校準正的溫度傳感器；

*支持MODBUS通訊協議，可使用MODBUS軟件即時讀取設備測量結果。

◆多種輸出：

*傳感器具備電流\電壓形式輸出、以及串行異步通信等接口；

*可用于長期觀測野外土壤鹽分，且適合實驗室動態觀測溶液鹽分；

◆通訊功能：

*配備USB轉接通訊線，支持USB2.0接口，可與上位機輕松連接；

◆電極探頭：

*配備滲透式土壤直測專用探頭，可通過防水航插與傳感器連接；

◆超低功耗：

*電壓形式的傳感器采集數據時電流僅為0.5mA，待機電流小于0.03mA。

適用范圍：

※可應用于農業、水利、林業、植物培養、花卉、污水處理、實驗室測量等。

接口定義

氣象觀測站

如果使用GPRS通訊方式，位于外殼左側的防水接頭即為引出式GPRS天線專用口。天線吸盤為磁吸式，應安放在周圍無遮擋物的地方，保證其能良好接收移動手機信號。另外接口內部已經做防水處理，所以請勿私自拆卸！

默認情況下，產品使用電池供電。如果使用太陽能蓄電池系統，將獨立配備配電柜。配電柜通常只有一根電源線與采集器主機相連。

如果使用交流市電電源。一般在采集器內部均安放有AC220V轉DC12V的開關電源，與開關電源相連且由外殼接口6所接入的為交流220V市電線，此接線為銅網屏蔽電纜，請勿私自用其他普通電線替換！

安全注意：

由于采集器為自拆卸式，所以，使用時要特別注意，請勿暴力對待。切勿觸碰內部走線！如果因連線斷裂而產生的問題，后果請自負！

開關電源為多孔散熱設計，請勿將金屬物或碎屑掉入其中，以免發生短路故障。電源端子處較危險，請勿用手觸碰，以免發生危險！

另外，請確認儀器安放處無未成年人或無電工常識者，以免其觸碰內部接線發生觸電危險！

數采器

產品如果使用電池供電，默認安裝的是五號堿性電池，這里建議使用南孚大容量電池（不建議使用可充電電池）。

安裝的步驟：打開采集器上蓋，滑開電池殼上蓋，按正負極對應安裝6節電池（請勿將電池裝反，否則采集器不會上電），然后扣上電池殼上蓋。

如果產品使用了交流電源，采集器在進行所有有效操作之前，是必須要先供電的！這里默認使用的是交流220V市電接口。

安裝的步驟：將采集器引出的市電插頭插入電源插板即可。如果采集器與電源插板處距離較遠，建議將插頭部分拆開，用電線加長后做好插頭，再接入。但這里需要注意的是，禁止將產品原配的電源線全部去掉，而從設備內部直接接線。如果必須這樣處理，所使用的電源線必須為銅網或錫箔屏蔽電纜線！

供電正常的采集器若要與計算機聯機操作，必須保證采集器內部的GPRS模塊與采集器有效連接，或者使用有線通訊專用接口與計算機直接連接。

在使用GPRS遠程連接時，采集器主板上引出的“DB9針轉接頭”必須正確插放在GPRS模塊的DB9針公頭上（且GPRS模塊天線正確接入模塊）。此時，建議將采集器的本地通訊插頭拔掉。以免有線通訊與遠程無線通訊發生干擾。

而在使用本地有線通訊時，必須將上面所述的“白綠雙線+DB9針轉接頭”從GPRS模塊上拔出，以免本地通訊失敗。確認GPRS與采集器斷開連線后，方可使用本地有線通訊。使用本地有線通訊線可完成兩項功能：不使用遠程而直接與采集器連接，讀取采集器內部數據，或通過通訊線對GPRS模塊進程功能設置。使用本地通訊時，只需將隨機配備的485通訊模塊插入外殼左側的5號插頭即可。

（非GPRS用戶跳過此步驟）

GPRS模塊固定在采集器上蓋內側，其

氣象觀測站

必須將“DB9通訊口”拔除，否則可能導致

本地通訊失??！另外請注意捅一下黃色小按

鈕SIM卡座才能彈出，且SIM面朝下安裝。

（無支架用戶跳過此步驟）

如果設備需要安裝支架，默認支架由不銹鋼管與管件組成，適用于室外固定安裝。但是支架地盤只有在埋入土坑中，或用水泥底座固定后才能保證整套支架的應有強度。所以，建議對支架地盤進行掩埋、夯實處理，或直接用水泥灌注。

設備如果安放在多雷雨地區，或地勢較高處，應自備避雷設施。以免設備遭雷擊。

GPRS模塊的天線應安放在支架頂部，或獨立安放在周圍無遮擋物的地方，以保證其能良好接收移動手機信號。（支架安裝圖請查看本說明書附屬部分）

軟件向?qū)?/h3>通訊驅動

請先安裝設備通訊專用的驅動程序。如果不安裝此驅動程序，設備所依賴的重要操作，如GPRS設置，本地有線操作等都無法實施。此驅動程序安裝完畢后建議重新啟動計算機，或者在完全安裝所有軟件后再重新啟動（如果不重新啟動計算機，此驅動程序?qū)o法完成安裝，485通訊線將無法被識別）。

動態解析

（非GPRS用戶請?zhí)^此步驟）

本操作將在計算機上安裝一款動態DNS解析軟件，此軟件將完成您的電腦與遠程GPRS氣象站的無線連接。如果使用某電腦遠程連接設備，必須在此電腦上安裝此軟件，或其他動態解析的軟件，并按要求填入正確的域名。點擊安裝此軟件

數據采集

此軟件為設備配套的數據采集系統，內部集成485本地通訊功能，GPRS無線網絡接入功能，以及數據接口管理等。通過它可實現遠程設備連接，現場設備信息采集與查看，設備歷史記錄信息查看，設備啟動設置與管理等操作。此軟件完成必要功能時依賴上兩步中安裝的軟件，所以在安裝本系統前，請先完成上述兩步操作。點擊安裝數據采集系統軟件（安裝本軟件后重新啟動計算機）

設置路由

（非GPRS用戶請?zhí)^此步驟）

以上步驟操作完畢后，要想讓遠程的GPRS設備通過互聯網連接至本地的電腦，必須讓動態解析軟件正常工作。而動態解析軟件正常工作需要兩個步驟：

1>.如果操作用的計算機處于局域網中，即電腦連接在局域網的路由器上時，必須先設置一下路由器（這里以TPLink路由器為例），如下圖所示：

在路由器的“轉發規則”選項中選擇“虛擬服務器”，然后在右側的窗口中添加一條如圖中紅線標注的條目：這里您需要填入的服務端口為65003，IP地址為您電腦在局域網中的地址，協議選擇ALL，狀態是生效。

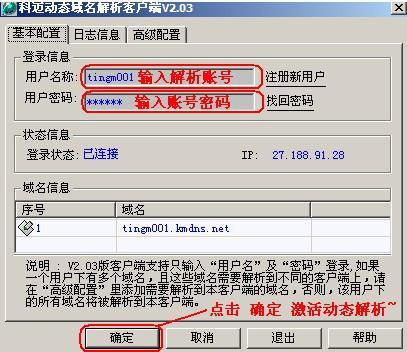

2>.啟動在第二步安裝的“科邁動態域名解析V2.03”，進入如下界面：

氣象觀測站

輸入用戶名：tingm003 用戶密碼：123456（請勿更改！）點擊確定后，等待系統任務欄右側的 圖表變成 狀態，表示動態域名解析成功！且整個操作過程中，不能退出此軟件！

ACCESS2003

1.數據庫使用須知

TmDatabase.mdb數據庫文件默認被拷貝至“采集中心軟件”的安裝根目錄中，請勿刪除、修改或移動此文件！一旦發現此文件丟失，應將安裝光盤中的文件拷貝一份至軟件安裝根目錄下。否則采集軟件系統將無法正常工作！

TmDatabase.mdb數據庫文件記錄著您以往操作過的重要數據，請注意及時備份！

數據采集

在進行以下操作之前，請為采集器內部的GPRS模塊安裝手機卡。注意，安裝卡之前，請務必將設備斷電，等安裝好電話卡之后再重新上電！以免損傷設備！

如下圖所示，插入U(xiǎn)SB/485通訊線。啟動軟件系統后，選擇USB/485通訊線所出的COM口號，如COM5。然后點擊“USB串口接入”圖形按鈕，軟件將自動連接設備并進行初始化。初始化成功后“進入”按鈕有效，否則請重按一次“USB串口接入”按鈕，直至提示初始化成功。此時點擊“進入”按鈕即可進入系統主界面。

注意：如果您使用了GPRS模塊，使用本地通訊，必須將采集器內部與GPRS模塊相連“白綠雙線+DB9針轉接頭”拔掉！否則本地通訊可能失?。?/p>

氣象觀測站

（非GPRS用戶跳過此步驟）

如下圖所示，啟動軟件系統后，點擊“GPRS無線接入”圖形按鈕，軟件將自動連接移動無線網絡（根據網絡狀況，這里將會等待約5-60秒時間，請耐心等待）。連接成功后，系統自動進行設備初始化。初始化成功后“進入”按鈕有效，否則請重新按一次“GPRS無線接入”按鈕，直至提示初始化成功。此時，點擊“進入”按鈕即可進入系統主界面。

注意：使用GPRS遠程通訊，必須將485通訊線插頭拔掉，且將GPRS模塊相連“白綠雙線+DB9針轉接頭”插入GPRS模塊！否則GPRS通訊可能失敗！

氣象觀測站

如下圖所示，即是數據采集系統主界面。主界面主要包括系統菜單、通道列表、數據表與數據圖表四部分，另外包含一個菜單彈出的“系統設置”對話框，以及獨立的“數據導出”功能按鈕。

主窗口支持最大化功能，并可以通過右下角的拖放功能動態改變窗口大小。并且通道表和數據表兩個窗口均可以通過菜單選擇是否顯示，也即圖表可整幅顯示。

氣象觀測站

當點擊“即時數據”屬性頁標簽時，界面顯示即時數據相關內容。點擊“立即取數”按鈕，設備將給出采集時間，倒計時結束之后，顯示出當前被提取出的即時數據。另外，還可以通過定時取數功能自動獲取即時數據，其操作示意如圖所示：

氣象觀測站

如下圖所示，當點擊“歷史數據”屬性頁標簽時，界面顯示歷史數據相關內容。

讀取歷史操作受設備速度限制，所以提取速度較慢，約在5000條/分鐘左右。而設備共可存儲約50萬條數據，所以在進行歷史數據提取時請耐心等待。另外，進行本地USB/485通訊時，提取速度為10000條/分鐘，約為GPRS遠程通訊的2倍。所以，為了節省流量以及時間，建議定期對設備進行本地歷史數據提取操作。

氣象觀測站

氣象觀測站

其中，“曲線還原”菜單項將圖表還原成初始狀態。

“通道列表”項點擊后彈出如右圖所示的列表，在這里可

選擇需要單獨顯示的曲線（可多選），選擇好后“確定”。

設置要顯示的曲線后，如果在右鍵菜單中選擇“顯示曲線”

菜單項，將彈出一個單獨的圖表對話框，其顯示內容為上面

已經設置要單獨顯示的曲線。另外，在此對話框中支持鼠標

雙擊操作，雙擊時圖表還原。

以上圖表曲線用鼠標左鍵單擊，可查看坐標點細節（如右下

氣象觀測站

放大最小分辨率為0.1，低于此分辨率時候放大無效。

采集系統

如下圖所示，“設備通道信息”一欄中顯示的是設備通道信息，是只讀信息，不可修改。如果設備在記錄過程忠曾經掉電，則設備掉電狀態條中將用紅色字體顯示設備曾經掉電，但是具體的掉電次數只有當讀取歷史數據之后才能顯示出來。

如上圖所示，在對話框下方的是設備啟動管理欄。這里為了保護設備中的數據不會因?yàn)檎`操作而丟失，我們將約定以下操作步驟：

氣象觀測站

2.清空設備存儲器：如果已經將設備中的記錄保存在計算機中，或者確認不需要

保存那些數據后，“清空存儲設備”按鈕才可用。點擊此按鈕后將開始清除設備存儲器中的數據記錄，清空時間一般在6-10秒。

3.啟動設備記錄：這里啟動設備記錄的方式分為兩種，立即啟動 與 定時啟動。

立即啟動：如上圖所示，在清空存儲設備之后，在存儲間隔編輯框中填入設備采集數據的時間間隔（如10分鐘），然后點擊“立即啟動設備”按鈕即可啟動。

定時啟動：如果上圖所示，只需勾選 然后更改其中的年月日、時分秒信息為您需要設定的時間即可。這里建議延遲不要超過10天，因?yàn)檫^長的定時延遲是沒有意義的。設置好定時啟動時間之后，點擊“定時啟動設備”按鈕，設備即可按定時時間自動在設置時刻啟動設備記錄。

氣象觀測站

在圖形菜單

中點擊“數據導出”按鈕即可導出主界面下方的“歷史數據”表，或“即時數據表”。比如，當前屬性頁顯示內容為歷史數據，那么點擊此按鈕導出的就是歷史數據表。如果當前顯示內容為即時數據，那么點擊此按鈕導出的就是即時數據表。

另外，在上面的系統設置對話框中，如果要清空記錄儀存儲器，并開始新的定時記錄存儲操作之前，是必須先導出設備中原有的數據的。這樣操作會防止意外而造成的數據丟失。所以，建議每次讀取歷史數據后，先將數據表保存起來，然后在進行數據清空與記錄重啟操作。
