壓邊機（用于縫合、壓花的設備）

壓邊設備

壓邊設備主要用于合成纖維布料花邊的制作；其品種主要有：超聲波花邊縫合機A款、超聲波花邊縫合機B款、3寸花邊機、4寸花邊機、加長型花邊機等。

壓邊機圖片力勁提供

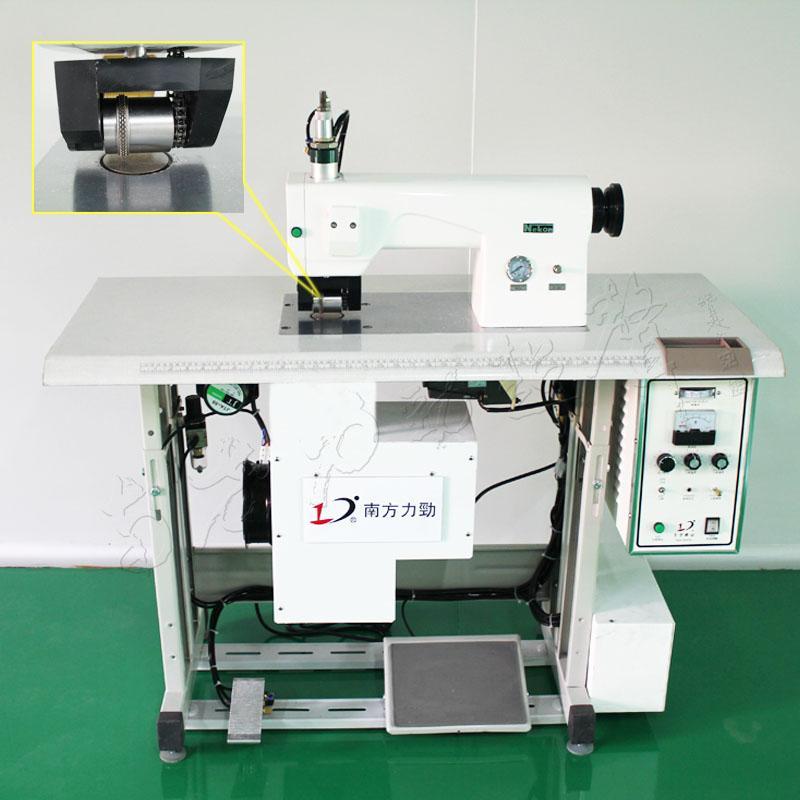

力勁超聲波壓邊縫合機A款

概述

超聲波壓邊縫合機，又稱超聲波花邊機、超聲波壓花機，

是一種高效的縫合、壓花設備。主要用于合成纖維布料的縫邊、熔接、熔切、壓花等，加工產品具有水密性好，生產效率高，不用針線輔料，熔切面平滑無毛邊，手感好等特點。超聲波花邊縫合機廣泛應用于服裝、玩具、食品、環保無紡布袋、口罩（杯型口罩、平面口罩、立體口罩等）等行業。

超聲波壓邊縫合機，采用最新超聲波技術，廣泛應用世界名牌原器件，具有技術先進，結構合理，運行可靠，操作方便等特點

壓邊機

壓邊機

適用材料

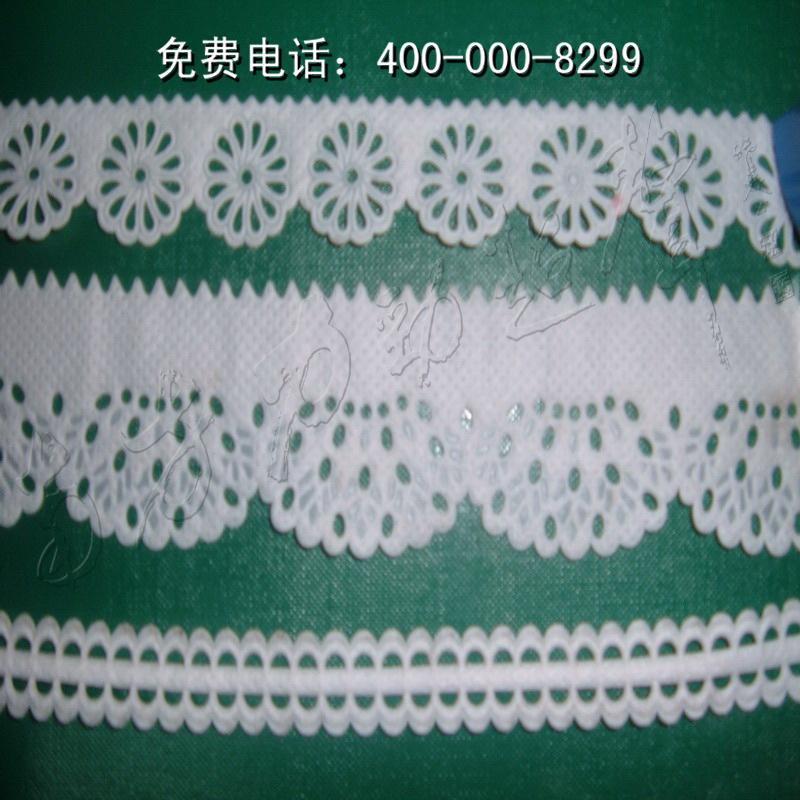

壓邊機樣品

設備參數

產品型號：NK-H2012A

功率：1400W/1600W/2000 頻率：20KHZW

電壓：50/60HZ 220VAC/ 10A

外型尺寸：1200*550*1200MM

重量：150KG

機器特點

1、利用超音波振動及制衣鋼輪，加壓之后，就可獲得如上所述使用功能。

2、加工時不冒煙、火花，不傷害布類邊緣，亦可避免毛邊。

3、花輪更換簡便，可依客戶所需要更換各種圓形的花輪。

4、制造時不需預熱，并可連續操作。

5、可加裝色紙、金泊紙，加壓時可達印色、燙金功能。

6、可多臺機組合成專用機，以便一次完成寬度較大的產品，如被罩、洋傘等。

7、特殊合金鋼材料制成的花輪，并經特種熱處理工藝，具有耐磨損、使用壽命 長所特點。

8、機器操作簡單，維修容易，使用20KHZ低噪音超聲波，防噪音干擾

使用說明

新機使用前，必須閱讀力勁超聲波壓合機說明書，并熟知本說明書之內容。

1. 機械各部功能說明

1）調整螺帽: 限制氣缸行程長短距離。

2）壓輪氣缸: 控制壓輪上升和下降。

3）壓輪開關：壓輪控制開關，在機頭左側。單擊壓輪下降

4）模架: 固定花輪。

5）花輪: 縫合，裁切加工件之模具。

6）冷卻風扇: 散熱振動子溫度，使其能長時間工作。

7）花輪氣缸: 控制花輪上升和下降。

8）機頭: 固定花輪的傳動機構。

9）氣壓表: 表示花輪加在工件上的壓力氣壓。

10）氣壓閥: 依據實際需要做氣壓調整, 調整后螺帽要鎖緊。調整范圍一般在1～10Kg/cm2之間。

11）臺面板：加工工件的平臺。

12）發振箱: 控制機臺的動作程序。

13）振筒: 固定振動子與鋼模。

14）機架: 支撐機臺本體。

15）腳踏板：在右腳位置，控制花輪和鋼模的運轉。

16）花輪踏板：在左腳位置，控制花輪升降。

2. 發振箱功能說明：

1) 振幅顯示器：

其功能是指超聲波振子和鋼模之間的諧振是否合適。旋轉音波調整旋鈕，能使讀數變化。一般調整到50以下。

2）電流表：

指示超聲波的工作電流?？蛰d時表示焊頭與系統諧振的狀態，一般正常為0.4～0.6A,依輸出功率的大小而異，負載時，因壓著面積和花輪和復雜、大小而定，通常由1.0～2.5A。

3）功率輸出：

調整輸出功率大小，調到不同的文件位，電流表讀數會有變化。

4）上模速度：

調整花輪轉速高低。數字越大轉速加快，速度越快；反之速度降低。

5）下模速度：

調整超聲波鋼模轉速高低。數位越大轉速加快；反之速度降低。

6）手動/自動開關：

打到自動檔位，花輪和鋼模自動運轉；打到手動開關，花輪和鋼模的運轉是由右腳的腳踏板控制的，踏下腳踏板花輪和鋼模開始工作，松開腳踏板花輪和鋼模即停止運轉。

7）超載指示：

紅色指示燈亮，表示設備超載。此時應該立即停機，檢查原因待故障排除后，方可繼續工作。

8）音波調整：

調整超聲波振動子和鋼模之間的諧振狀態。順時針或逆時針轉動旋鈕，振幅表讀數會改變，前已有述，正常讀數一般在50以內。

9）音波測試：

功能是測試超聲波是否正常。按下音波測試開關1～2秒鐘，看超載指示燈是否亮，振幅表、電流表讀數是否在正常范圍內。

10）電源開關：

控制整機電源。開關自帶紅色指示燈，打開時紅色燈亮。

調機方法

1. 打開電源開關，開關內置燈亮。

2. 調整氣壓：

氣壓閥在機頭壓力表旁邊。根據加工材料厚薄、或加工性質（壓花或縫邊）的不同，調整壓力。加工厚的材料或壓花時，氣壓要高一些；反之，薄的材料或縫邊時，氣壓宜低一些。氣壓一般在2～5Kg/cm2范圍內調整。

3. 音波檢測調整：(花輪在上限不與鋼模接觸時)

1）按下“音頻測試”開關，如振幅顯示器指標急升并超過100，則表示頻率距諧振點太遠，須調整“音頻調整”旋扭。

目視振幅顯示器，左手按下“音頻測試”檢查開關（勿超過3秒），右手旋轉“音頻調整”旋扭，將指針調至最低點。調整時如指標不是下降，而是上升，則反方向旋轉。振幅表指標的讀數在50以內，電流表指標的讀數在0.6A以下是最佳工作點。調好音波后要把蝶形螺帽擰緊。

2）空載測試時，如“超載指示”燈亮，則表示設備有問題。不

可以工作，應關機檢查。

4. 檢查氣動部件：

1) 按幾下壓布輪開關（在機頭左側，紅色按鈕開關），檢查上壓

輪升降是否靈活。

2) 踏幾下花輪升降開關（花輪踏板），檢查花輪升降是否靈活。

維護保養

1）超聲波檢查：在未裝上鋼模時，電流表指示不應超過（0.4A）；

2）按檢查開關的方式：在3秒內按2秒停1秒，切勿連續按下3

秒以上，以免縮短換能器壽命及燒壞電子組件；

3）避免灰塵、金屬等掉入發振箱內，以免造成短路而損毀電路板

等；

4）保持空氣流通，散熱良好。

1）主機勿置于高溫、潮濕、多塵的環境下；

2）主機上勿放置液體，保持整潔，擦拭時不可用液體清潔；

3）超出七天或使用較疏時，請用防塵罩覆蓋；

4）長期未使用時，須每周定時熱機一次；

5）空壓氣源注意清潔，如滯留1/2水時，應及時排泄；

6）除必要維修時，盡量避免打開機體，打開時務必拔掉電源，并釋放出電容中的殘留電量。

1）敲擊或損傷鋼模，易造成振動頻率的改變。

2）鋼模防止氧化生銹，不用時用油布擦拭后封存。

3）裝鋼模時底部螺紋處需清潔干凈。

4）超聲波鋼模經過專門設計與匹配，頻率固定，切忌切削、鉆孔或改變?nèi)魏瓮庥^，否則將影響換能器及發振箱之壽命。

5）裝卸鋼模時必需輕拿輕放，以防變幅桿鋼模的螺紋滑絲。
