老虎山隧道（Laohushan Tunnel），中國山東省濟南市境內連接歷下區與市中區的高速通道，位于老虎山下，是濟南繞城高速與二環東路、二環南路的連接隧道。

2015年，老虎山隧道開始施工建設；2017年6月14日，老虎山隧道右洞貫通；7月19日，老虎山隧道左洞貫通；2017年12月29日，老虎山隧道正式通車。

老虎山隧道起于黃金九九小區西南，終到扳倒井村內；左洞長1740米、右洞長1888米，最大開挖單洞凈寬20.08米，橫斷面按四車道布置，設置公交專用道。

中文名

老虎山隧道

投用時間

2017年12月29日

位置

濟南

長度

左洞長1740米、右洞長1888米

竣工時間

2017年7月19日

開工時間

2015年

外文名

Laohushan Tunnel

所屬地區

中國山東省濟南市

寬度

最大開挖單洞凈寬20.008米

車道規模

單洞4車道

起止位置

黃金九九小區西南、扳倒井村內

途經線路

濟南繞城高速

承辦單位

山東高速集團

建設歷程

2015年5月，濟南市人民政府開始進行征地拆遷。9月13日，老虎山隧道開始搭建隔音棚。

2016年4月，老虎山隧道開始全面施工建設。

2017年6月14日，老虎山隧道右洞貫通。7月19日，老虎山隧道左洞貫通。7月21日，老虎山隧道開始安裝其他設施。11月27日，老虎山隧道已鋪完瀝青，進行標線、機電、照明安裝等收尾及調試工作。12月29日，老虎山隧道通車運營。

2018年2月9日，老虎山隧道正式定名。

隧道位置

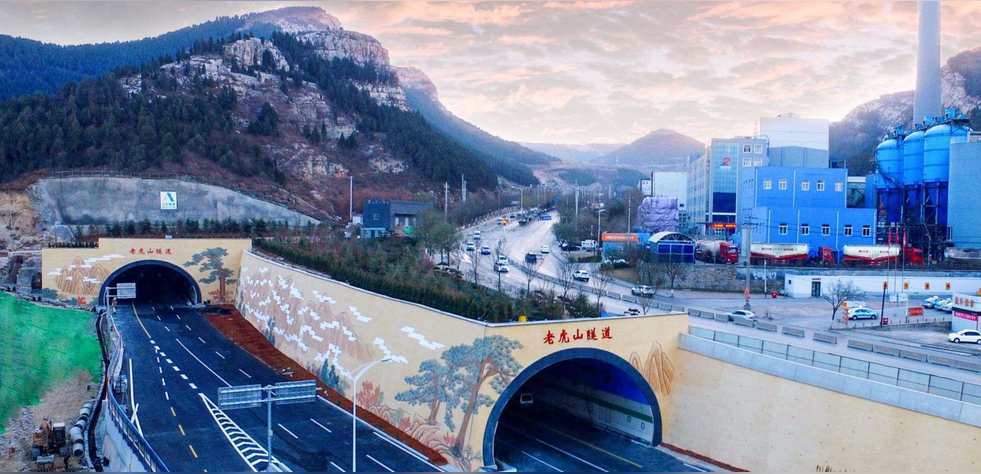

老虎山隧道進口位于黃金九九小區西南，毗鄰二環東路道路，出口位于搬倒井村內，隧道跨歷下區、市中區兩地。

老虎山隧道

隧道設計

隧道結構
  • 整體布局

老虎山隧道分為明洞與隧道，隧道主路段大致呈西南到東北走向。

  • 設計特點

老虎山隧道洞口采用青山疊翠的圖案，正迎合了群山環繞的意境。防火涂料選擇了鮮亮的藍色，裝飾板則是米白色和綠色相間。

老虎山隧道段落地質情況復雜多變，設計中優化支護參數和施工工法，取消拱部系統錨桿，增加鎖腳錨桿，該措施對控制開挖中的各部分的整體下沉及水平收斂比較有效，同時，鎖腳錯桿的使用可以有效地提高初期支護的安全性。施工工法由雙側壁。

隧道參數

老虎山隧道左洞長1740米、右洞長1888米，最大開挖單洞凈寬20.008米，每個洞里有4條車道，3條機動車道和1條公交車道，機動車道寬約3.5米，公交車專用道寬約3.75米。

左右線最大縱坡均為2. 40%，隧道凈高5米，凈寬16. 75 米≈0.75 米（左側檢修道） +0.5米（左側側向?qū)挾龋?3×3.50 米+3.75 米（公交專用道）+ 0.5 米（左側側向?qū)挾龋?0.75 米（左側檢修道），隧道內輪廓采用三心圓。救援通道參照四級公路標準建設，設計行車速度20千米/時，采用獨立單洞，凈高4.5 米，凈寬6.5米，最大縱坡5. 562%??。

設備設施
  • 車輛檢測儀

在老虎山隧道內設置多處車輛檢測儀，用于檢測通過隧道的交通流數據，這些數據是體現隧道內交通是否正常的重要標志。

  • 車道指示器

在老虎山隧道進口處設置車道指示器，車道指示器和交通信號燈中的紅燈顯示一致。

  • 可變情報板

為指示車輛即將進人的老虎山隧道狀況，在老虎山隧道進口處設置可變情報板。

  • 橫通道標志

老虎山隧道內在救援通道和車行橫通道處設置橫通道標志，用于隧道內發生事故時引導車輛安全撤離。

運營情況

  • 通行事項

截至2017年，老虎山隧道限速60千米/時。

建設成果

  • 技術難題

老虎山隧道施工導洞轉正洞施工過程中，經過方案比選，選擇全斷面兜頂法施工，并根據隧道特點優化施工方案，在較短的時間內完成了導洞轉正洞這一危險性較大的施工過程，監控量測數據顯示圍巖穩定，過程安全可控。這一方法節約了施工時間、節省臨時支護工程量，工效良好。

在施工過程中，遇到了600米的殘蝕破積土，揭示圍巖時易掉塊坍塌，造成了進尺緩慢。為了提高施工效率，為確保施工安全，工程隊采用了截至2017年世界上最先進的濕噴機械手。

老虎山隧道依山勢沿二環東路而建，進口緊鄰事故頻發的二環東路小半徑拐彎路段。陡坡彎急。洞身長距離穿越殘蝕土層，施工及運營風險極大。設計階段提出了單壓明洞式重力擋墻支擋二環東路、隧道中部增設救援通道、土質圍巖段取消拱部系統錨桿加強拱架鎖腳等措施，很好地解決了上述問題。

價值意義

老虎山隧道的竣工通車，使?jié)鲜袇^(qū)的“兩環十二射”快速路網的內環正式形成，北園高架、二環東高架、二環南高架和二環西高架可實現1小時暢通，市民從東部城區到南部山區，只需要半個小時。

老虎山隧道的貫通對濟南二環東路（東二環）和二環南路（南二環）項目的通車奠定了重要基礎，也標志著東南二環項目六座隧道全部雙洞貫通。
