測量用互感器是指以測量為目的的互感器。是測量用電壓互感器和測量用電流互感器的統稱。

外文名

Measurement of transformer

分類

測量用電流互感器

目的

測量

概述

測量用互感器

依據測量原理的不同，測量用電壓互感器有分為電磁式電壓互感器、電容式電壓互感器、霍爾電壓傳感器及各種用于變頻電量測量的變頻電壓傳感器。

測量用電流互感器有分為電磁式電流互感器、霍爾電流傳感器、磁通門傳感器、羅氏線圈及各種用于變頻電量測量的變頻電流傳感器。

電磁式電壓互感器和電流互感器是一種特殊的變壓器，其原理與變壓器完全相同，不同之處在于測量用互感器主要用于信號變換，因此，要求信號變換的準確性，包括較低的比差和角差。而變壓器一般用于功率傳輸，要求較高的效率。

變頻功率傳感器是變頻電壓傳感器和變頻電流傳感器的組合，主要用于需要準確測量變頻電量功率的場合，如各種整流器、逆變器、變頻器及各類變流器的試驗及能效評測。

依據輸出信號類型，測量用互感器可以分為模擬量輸出測量用互感器和數字量輸出測量用互感器。前者一般習慣也稱測量用互感器，后者習慣稱為數字式互感器或電子式互感器。

作用

測量用互感器的作用主要有以下幾點：

1、將大電流變?yōu)樾‰娏鳎唠妷鹤優榈碗妷?，與測量儀表配合，對電路的電壓、電流、電能進行測量；

2、將人員或儀表與高電壓、大電流相隔離，以保證安全；

3、能夠使測量儀表實現標準化和小型化，以便于儀表的批量生產，降低生產成本。

電子式互感器

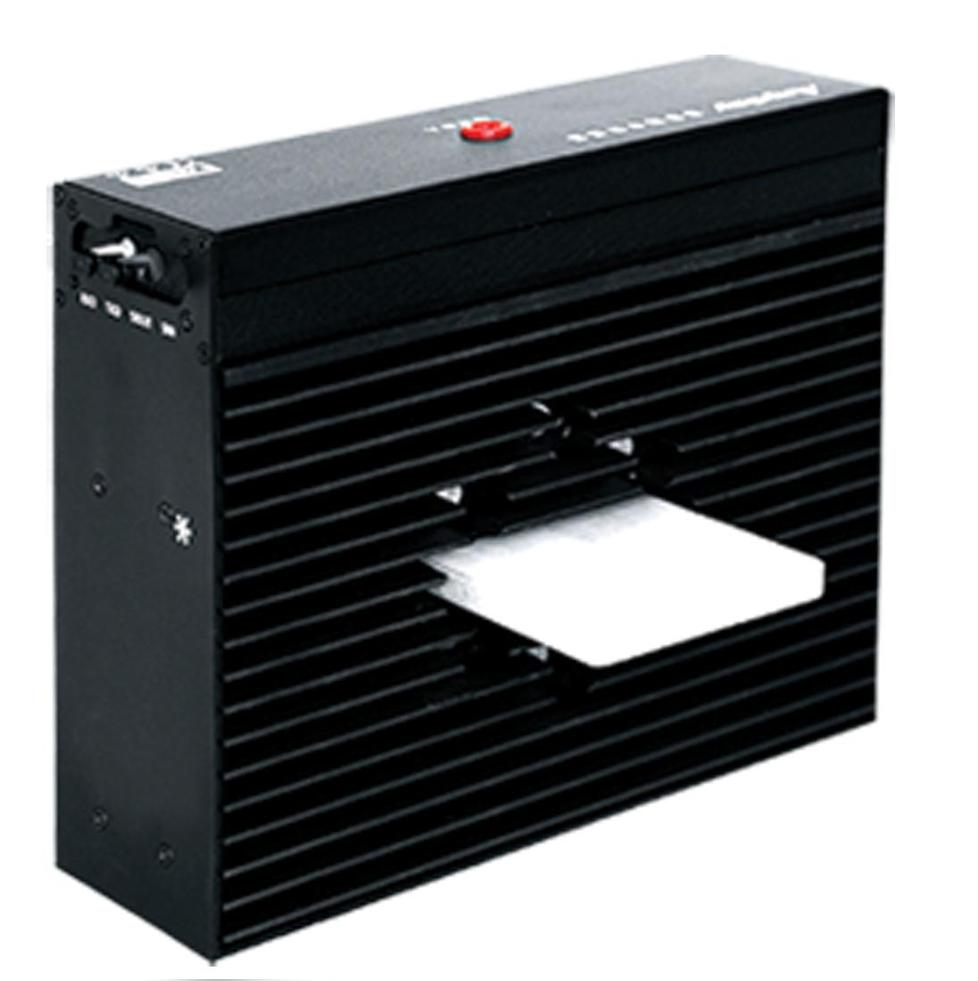

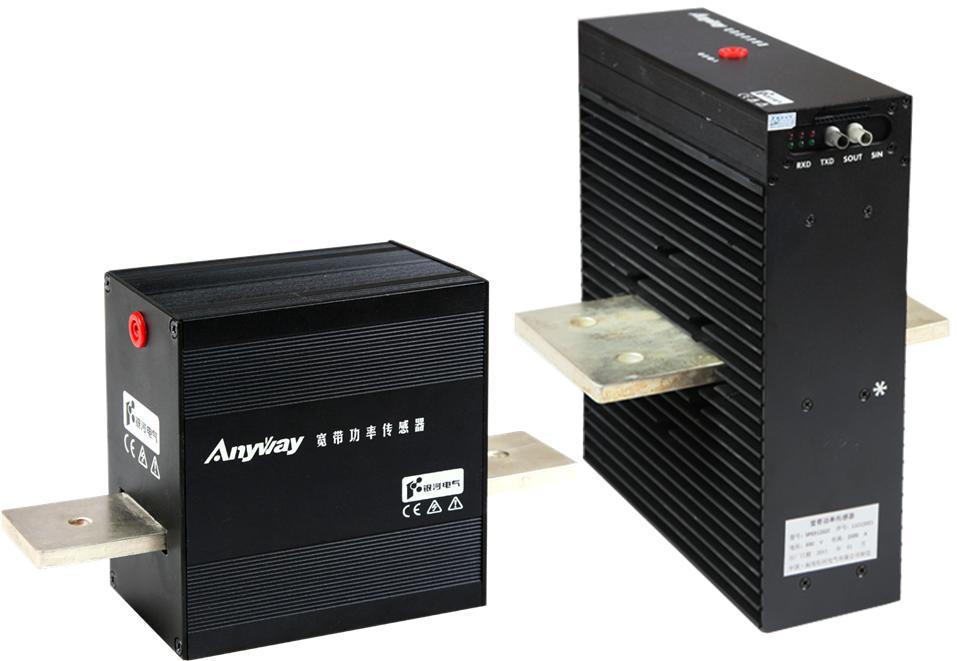

SP系列變頻功率傳感器

變頻功率傳感器是一種電子式互感器，變頻功率傳感器通過對輸入的電壓、電流信號進行交流采樣，再將采樣值通過電纜、光纖等傳輸系統與數字量輸入二次儀表相連，數字量輸入二次儀表對電壓、電流的采樣值進行運算，可以獲取電壓有效值、電流有效值、基波電壓、基波電流、諧波電壓、諧波電流、有功功率、基波功率、諧波功率等參數。特點

帶寬

應該具備合理的帶寬，其帶寬應能覆蓋所需測量的變頻電量的基波和關注的諧波的頻率。

采樣頻率

采樣頻率應該高于帶寬的兩倍以上，對于變采樣頻率的變頻功率傳感器，當采樣頻率低于傳感器帶寬2倍時，應當開啟適當?shù)姆阑殳B濾波器，限制輸入信號的帶寬。

精度

作為變頻電量測量的傳感器/變送器，不僅僅在工頻下可以獲得準確度指標，而是應該在標稱頻率范圍之內，誤差應小于標稱準確級對應的誤差限值。

由于變頻功率傳感器用于功率測量，其電壓、電流的角差不可忽視。

波峰因數

由于變頻器輸出PWM波的波峰因數不是固定值，而是電壓越低時，波峰因數越大，因此，變頻功率傳感器應能準確測量較高峰值因數的電壓、電流信號、若不具備驗證條件時，可以用較低的電壓或較小的電流輸入傳感器，檢驗其測量準確度，一般而言，若能在較寬的幅值范圍內實現高精度測量，即可在較高的波峰因數下實現較高的測量準確度。

應用

首先，變頻功率傳感器適用于工頻電量測量和計量。其次，變頻功率傳感器適用于帶寬范圍內的任意電參量的測量和計量。廣泛應用于電力推進、電機、風機、水泵、風力發電、軌道交通、電動汽車、變頻器、特種變壓器、熒光燈、LED照明等領域的產品檢試驗、能效評測及電能質量分析。
