671型攻擊核潛艇（蘇聯/俄羅斯第二代攻擊核潛艇）

發展沿革

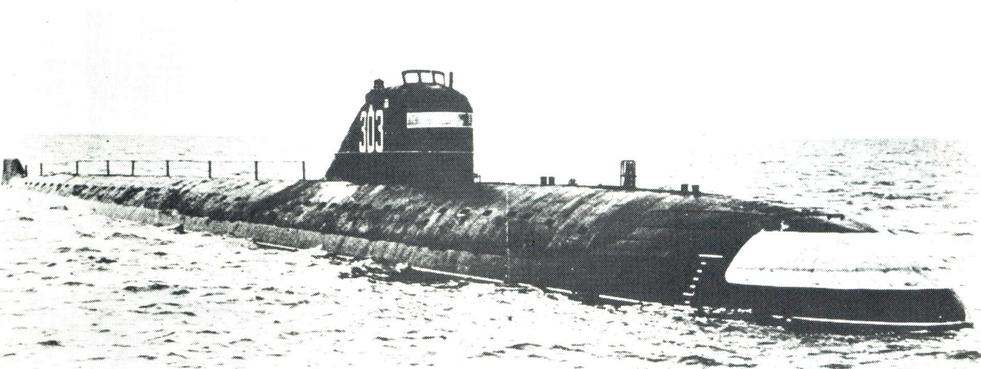

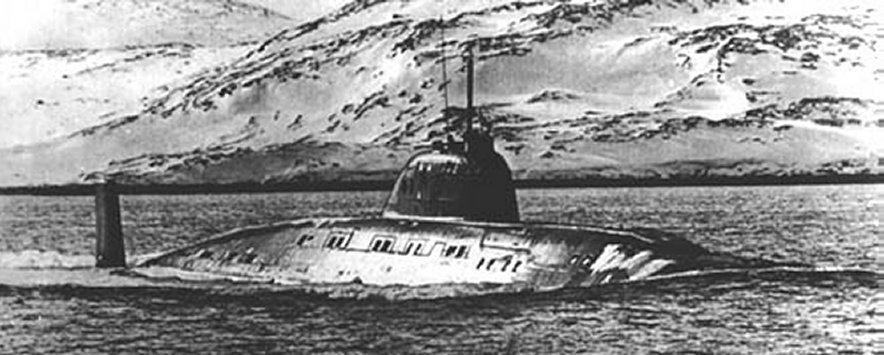

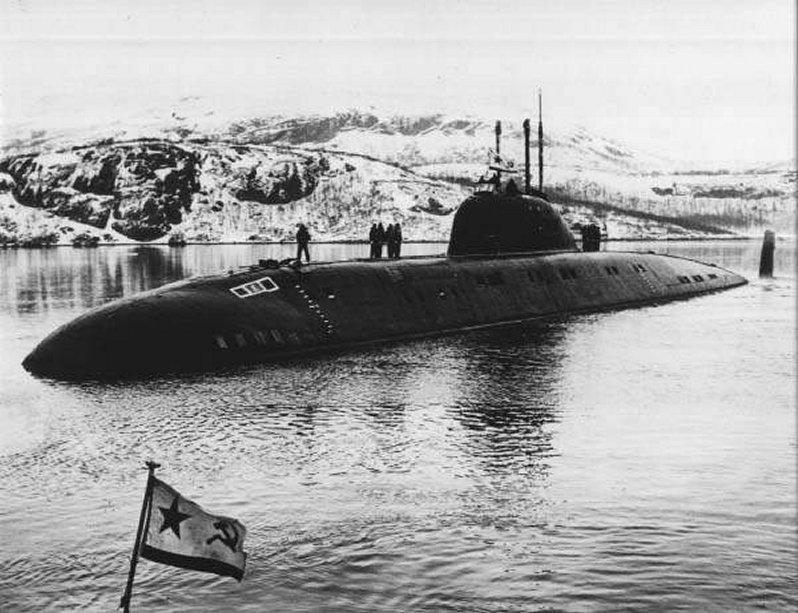

627型攻擊核潛艇首艇K-3

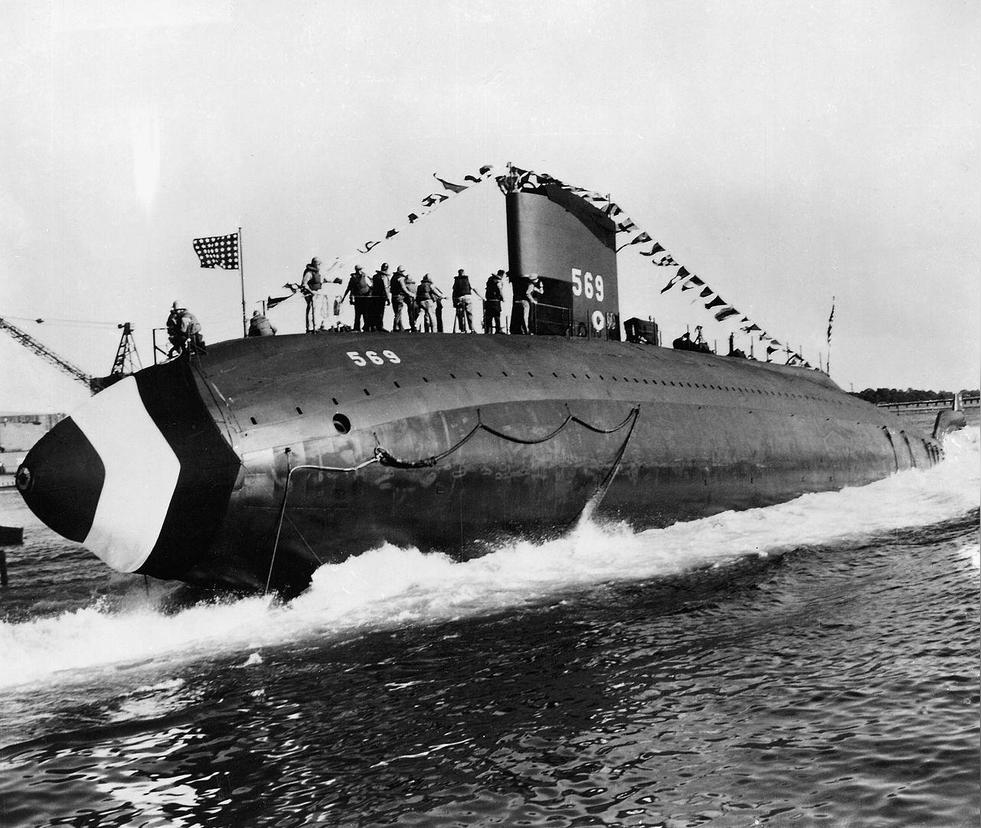

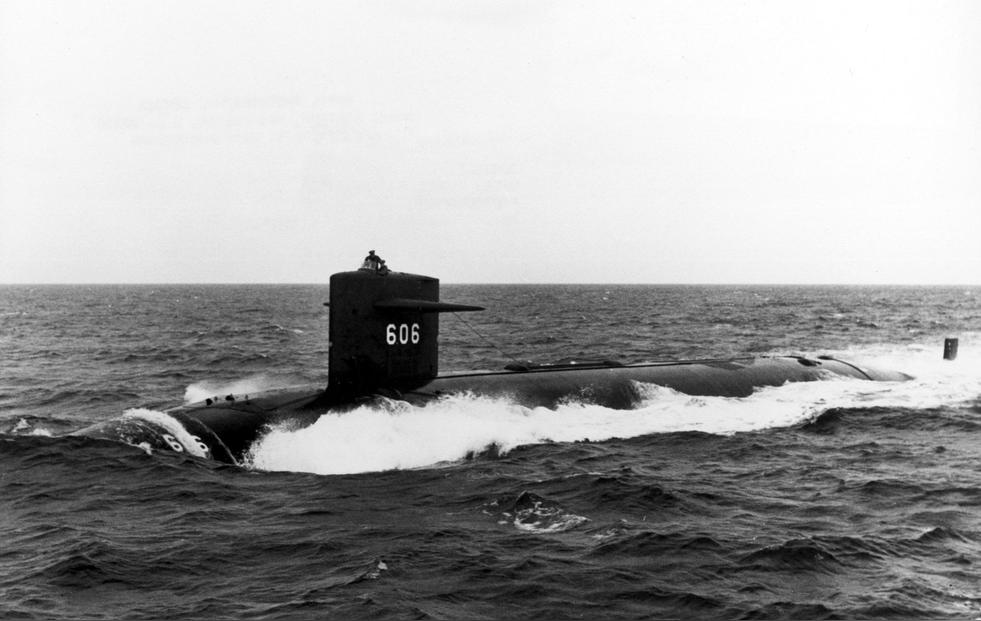

美國長尾鯊級攻擊核潛艇

立項設計

671型攻擊核潛艇

671型攻擊核潛艇在蘇聯的代號為“Ёрш”，即“梅花鱸”，北約代號為維克托級（即V級），由于該型核潛艇后續型號的出現，因此北約將最初設計的這批稱為維克托I級（即V-I型）。為了確定671型的總體設計單位，蘇聯還組織了一次設計方案的競賽，最終將該任務下達給了列寧格勒SKB-143特種裝備設計局（即后來的俄羅斯孔雀石設計局），首型及后續所有型號的總設計師皆為Г·Н·切爾內舍夫，他也因?yàn)槌晒Φ卦O(shè)計了該型潛艇而被授予社會主義勞動獎?wù)?。但?shí)際上，該艇并不應算作他的作品，而是在以L·A·薩馬拉科伊為首的年輕專家于1958年設計的基礎上修改設計的。而之所以不讓L·A·薩馬拉科伊作總設計師是因?yàn)楫?dāng)時蘇聯船舶工業委員會的官員認為這么一項重大的設計項目不能讓一個年輕的專家來承擔，最后L·A·薩馬拉科伊僅擔任副總設計師。^[1][2]

設計研發

671型攻擊核潛艇

671型的具體建造由海軍部造船廠負責，總監造師為В·И·諾維科夫。1959年11月3日，671型核潛艇的戰術技術任務書確定。1960年3月，671型進入了初步的工程方案設計階段。同年7月29日，蘇聯海軍和國家船舶工業委員會共同作出正式建造的決定。1960年12月，項目技術設計合同書擬訂完畢，發圖樣的工作結束。1961年3月4日，設計圖通過了海軍和國家船舶工業委員會聯合審查，稍后蘇聯政府批準了這個設計，下一步就是如何將設計圖紙變?yōu)楝F(xiàn)實。^[1][2]

研發新創

美國海軍大青花魚號潛艇

潛艇的水滴型艇艏

建造服役

1960年，蘇聯列寧格勒蘇達米赫海軍部第196造船廠的殼體結構設計部門，開始為建造671型攻擊核潛艇做準備工作。最初設計人員設想在第12工區的水平船臺建造潛艇，該船臺位于水面上2米SPD-2的下水船塢上。這個船塢的載重量是2400噸，新潛艇下水時重量設計值為3500噸，因此必須對船塢進行改造。此后，船塢的底部工作架被更新，寬度加大，承重量增加了1600噸，高度也增加到19米。此外，船廠還在涅瓦河挖了一個特殊的下水用的深池，防止?jié)撏倓傁滤蛿R淺。除此之外，工廠建造了一個特殊的循環排水裝置，包括一個圓形可拆卸的由幾個分段組成的下水滑臺（潛艇下水前一個月即可搭建好），以便不必安裝碼頭浮橋或者特殊的腳手架就能到達工廠的裝配現場和船塢的甲板上。下水設備裝置還包括剎車裝置，其中一部分安裝在潛艇殼體上。

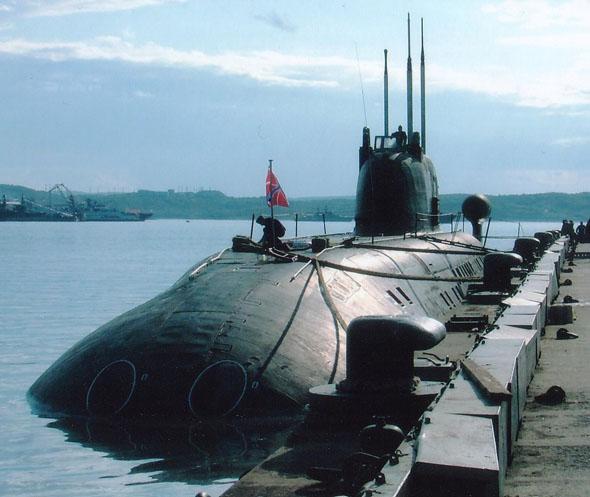

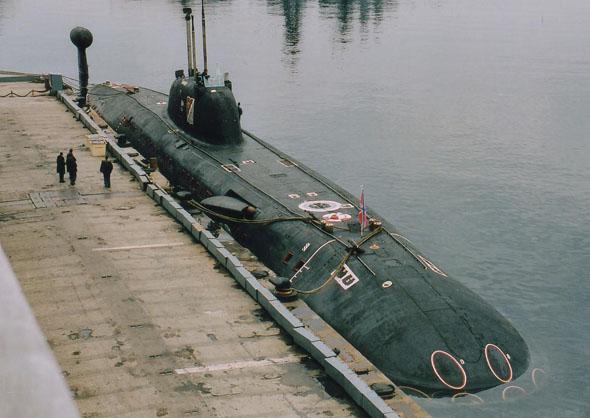

671型攻擊核潛艇PTM型?？看a頭

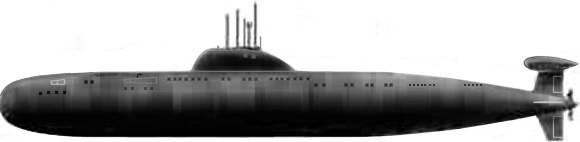

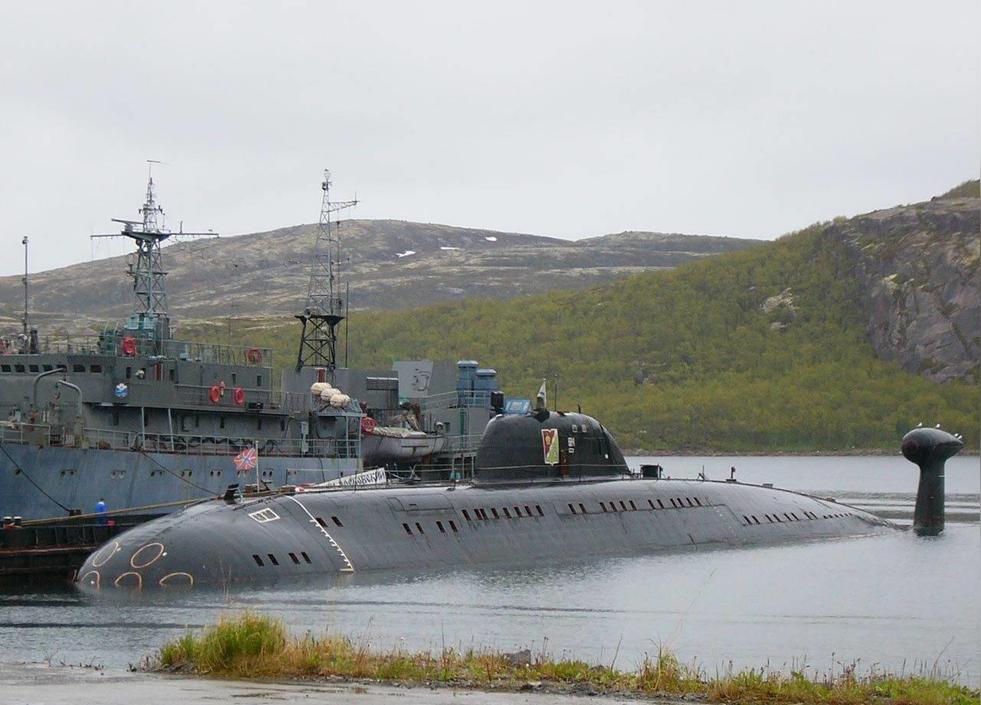

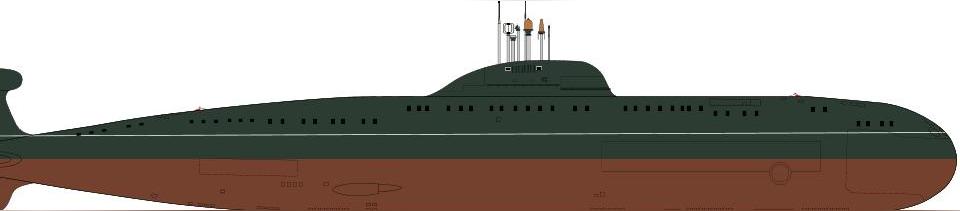

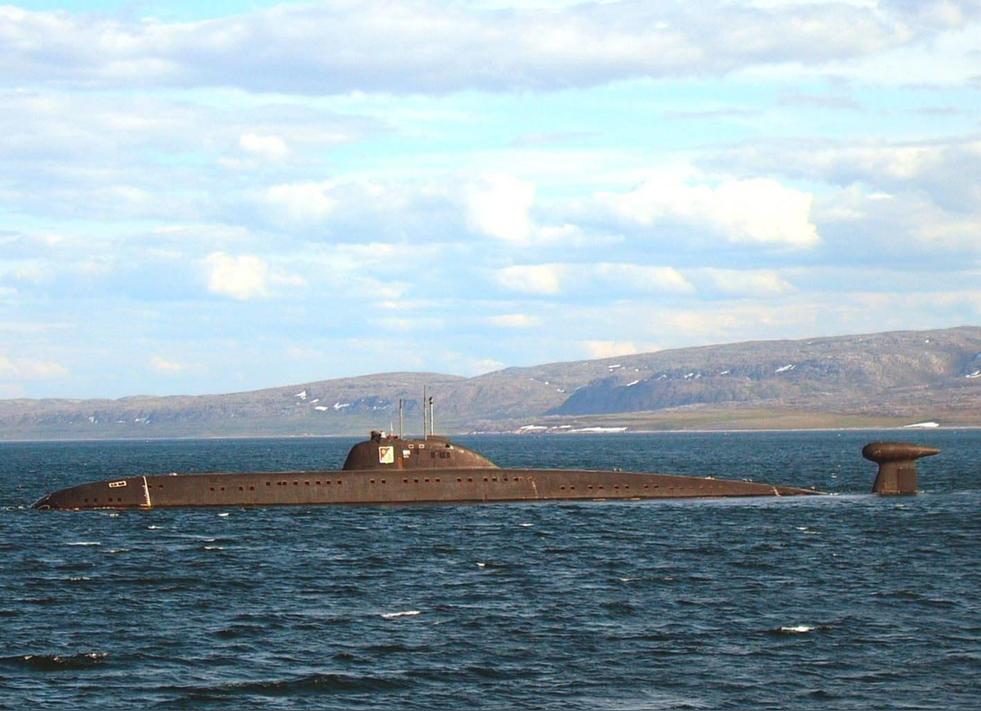

671PT型側視圖

671PTM型側視圖

671型攻擊核潛艇

671PTM型正面-魚雷發射管

技術特點

艇型

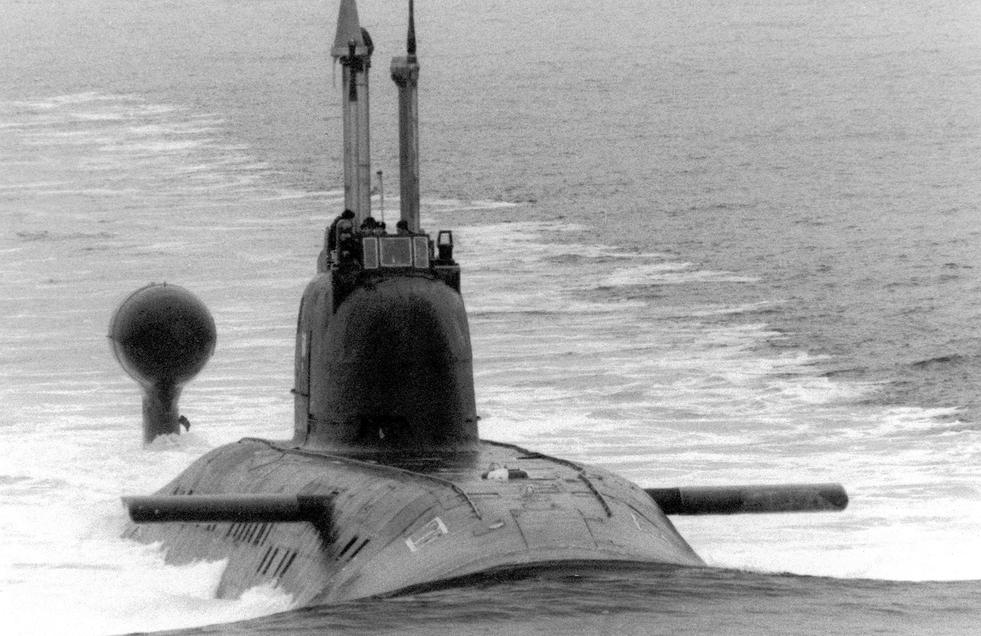

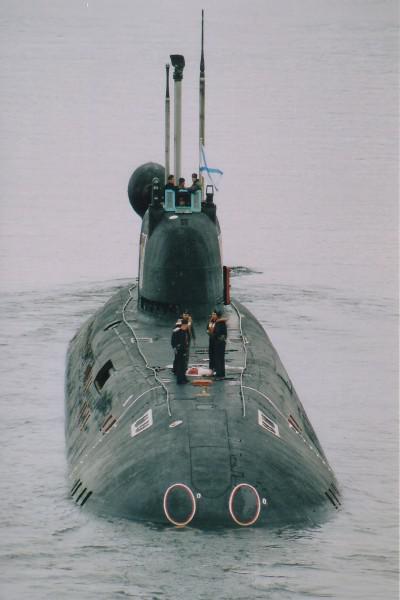

671PTM型正面

671型艇艉采用了十字形尾舵，尾水平舵設有一大舵和一小舵，這主要是考慮在水下高速航行時很小的舵角變化，潛艇也會有較大的反應，一旦失誤潛艇很可能以高速?zèng)_向海底或抬首沖向水面，因此在高速航行時通過小舵來控制，但是這會使操舵裝置變得復雜。當時蘇聯還未有過水下航速超過30節的潛艇，艇員也沒有高速航行時的實際操艇體會和經驗，因此不得不對高速時的操縱倍加關注。^[2][1]

結構

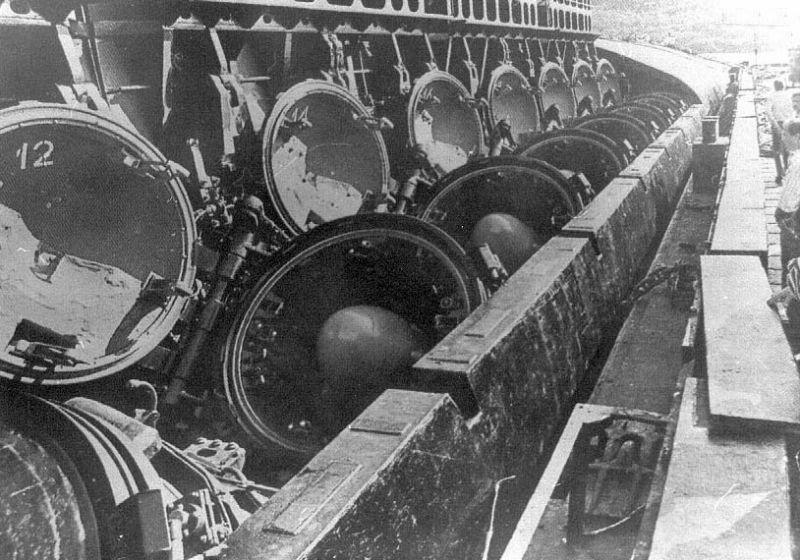

671PTM型魚雷發射管

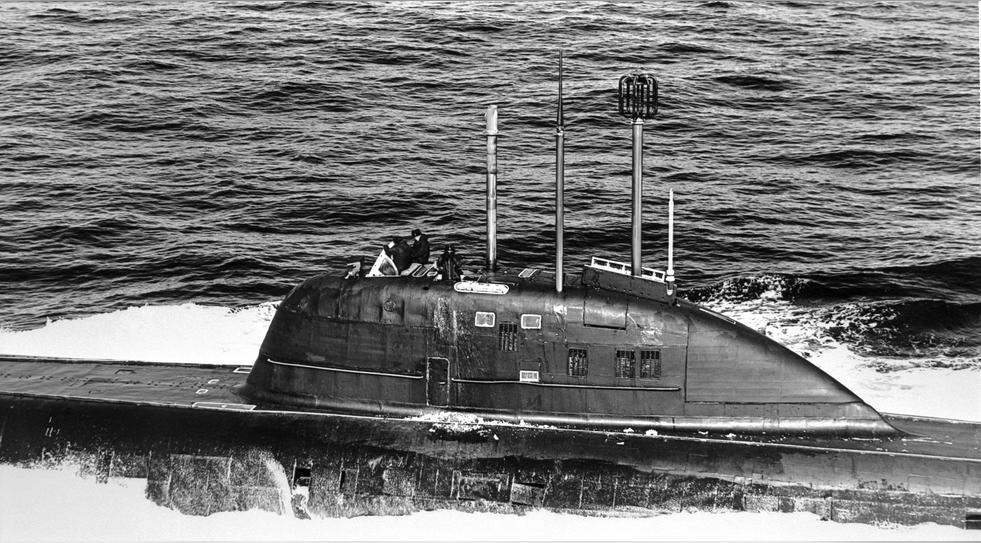

671型攻擊核潛艇的指揮臺圍殼

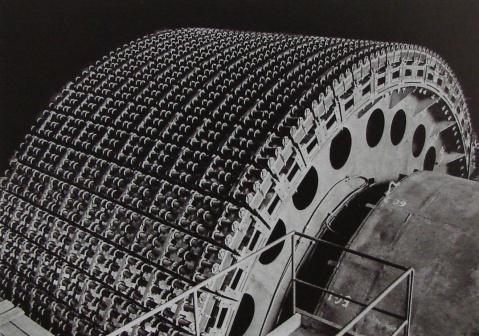

671型對比蘇聯常規潛艇的外型照片可以明顯看出，其所有的主壓載水艙都安裝了通海閥，由于在水上狀態時，海水可以通過流水孔進入主壓載水艙。有了這些通海閥，在潛艇失事的情況下，特別是有風浪時，計算潛艇的吃水狀態也就更可靠。另外為了提高潛艇隱身性，非耐壓艇體、上層建筑的首部、方向和升降舵都是用低磁鋼材制造。不僅如此，671PTM型還安裝了消磁裝置，這使艇體結構變得更復雜，但也同樣使敵方反潛飛機的磁探儀很難發現目標。此外，在非耐壓艇體上蘇聯首次敷設了60毫米厚的吸聲橡膠消聲瓦，上層建筑的流水孔數量也大為減少，不僅減小了阻力，還降低了水動力噪聲。^[1]

艙室

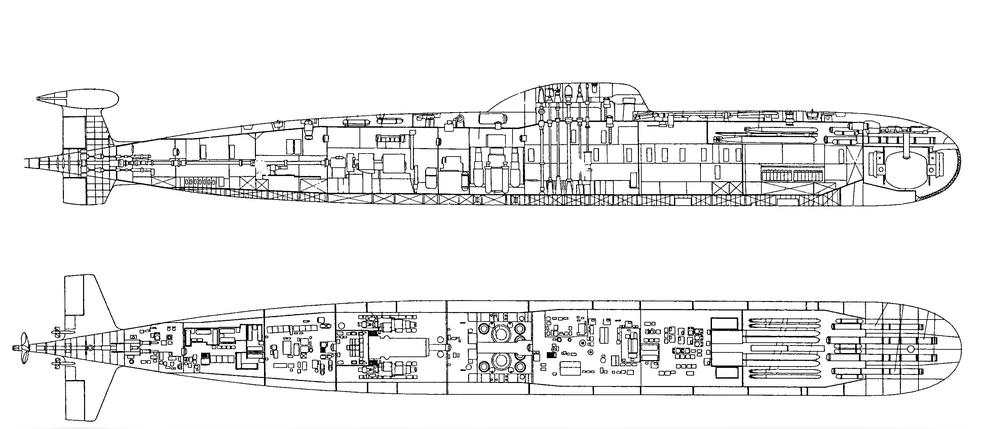

671PTM型艙室剖面圖

671型的2座核反應堆未采用627型的前后縱向布置，而是分兩舷橫向并排布置，這有利于壓縮艇的長度。相應的耐壓艇體的直徑要大一些，反應堆布置得更緊湊，反應堆一回路的設備、管路的配置也都有很大的改進。核潛艇裝備的自動化及監測儀表也有更大的改進，遙控閥門、閘閥、檔板等也比以前增多，設備的安裝都注意減振和降噪，以減小動力裝置產生的噪聲。另外從縱剖面圖上可以看出，在第3艙反應堆艙和第4艙汽輪機艙之間還設有一專門圍壁，在圍壁中布置有控制動力裝置的集中操縱臺，有2名操作人員操縱。雖然俄羅斯沒有公布過反應堆艙屏蔽的情況，但從剖面圖可以看出，反應堆艙的上層和第2艙上層的中央指揮部位設有連接通道。^[1]

671型攻擊核潛艇PTM型后視圖

基本配置

949型巡航導彈核潛艇的大威力巡航導彈

特色武備

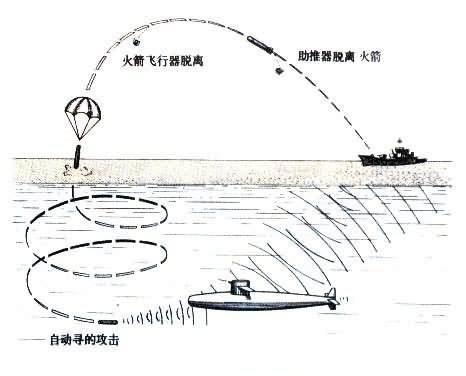

火箭助飛魚雷水面艦艇發射模擬

暴風雪魚雷

81R火箭助推魚雷自1962年10月就開始進行長期的試驗，之后革新家設計局將一艘613型潛艇（北約稱W級）C-65艇改裝為613PB型試驗艇，專門用于其發射試驗。1967年5月16日至1968年7月25日，通過了蘇聯國家試驗，直到1969年8月4日，蘇聯政治局簽署617-209決議后才進入蘇聯海軍服役。此時671原型艇已交付海軍多艘，僅在開工較晚的艇上進行了改裝，裝備了533毫米口徑的火箭助推魚雷R(shí)PK-2“暴風雪”/“海星”型（北約稱SS-N-15反潛/艦導彈），這比美國的“沙布洛克”晚了約5年。蘇聯后來又發展了第二代533毫米口徑的“瀑布”型反潛導彈和650毫米口徑的RPK-7勁風/“牡馬”遠程反潛/艦導彈（一說為SS-N-16）。

1977年11月，蘇聯海軍又投入使用了V/BA-III暴風雪魚雷系統，這是一種超空泡魚雷，533毫米口徑，采用M-5水下固體火箭發動機推進，無制導系統，采用直航攻擊彈道，航速高達200節，射程15000米（一說

671型攻擊核潛艇聲吶基陣

671型攻擊核潛艇的水面搜索導航雷達系統為MPK-50“梯形瀑布”型或РЛК-101“信天翁”（Albatros）型，還裝有 МРП-21A“港灣-П”搜索雷達。671型攻擊核潛艇裝備了“閃電”通訊系統，包括常規的中波、短波、超短波通信設備，裝備了甚低頻拖曳浮標天線，可接收本土20多個長波發射臺的信號，還裝有極低頻拖曳浮力天線，可在水下90m接收信號，但只能在低速航行時使用。此外艇上還有“活潑泉”型衛星通信設備，以保證潛艇與水面艦艇和飛機的通信。其他設備包括“西格馬”全緯度導航設備和“煙幕”無線電定向儀，ПЗHГ“奧里昂-10"對空導航潛望鏡（671PT型開始換裝為“奧里昂-10M"型）和MT-70-10型電視系統，該電視系統可觀察在冰區航行時的冰層狀況。671型的作戰情報指揮系統為“公共汽車”型（671PT型換裝為“和弦”型），通過計算機統一搜集和處理各種傳感器發出的信息，解算多批目標運動要素，顯示戰場態勢，提出作戰建議，控制武器發射等。671型使用的魚雷射擊指揮儀為“勃列斯特-671”型（一說“拉多加-2”型），671PT型換裝為“拉多加1B”型，671PTM型又換裝為“刺槐”型。電子對抗為“磚堆”（“磚岬”和“磚漿”）電子戰設備和“公園燈”D/F雷達偵察儀。^[1]

性能數據

衍生型號

671型

V-I型是專為執行反潛反艦任務而設計的，主要裝備了SET-53重型魚雷、SET-53M重型魚雷、SET-65反潛魚雷和53-65K反艦魚雷。此外，V-I型后期開工較晚的3艘K-314，K-454和K-469還裝備了SS-N-15導彈。^[1]

671PT型

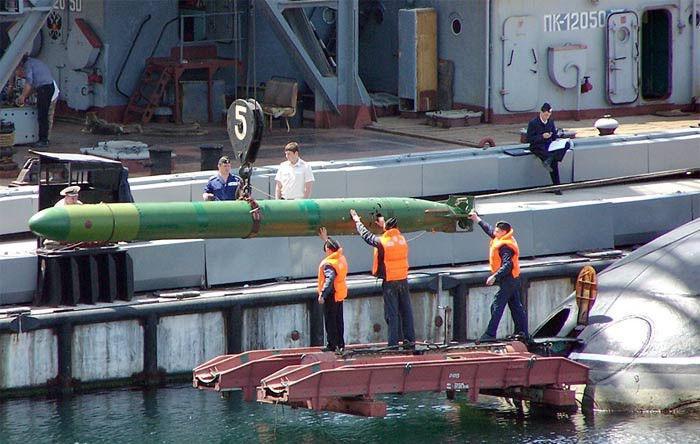

53-65K反艦魚雷吊裝

為了提升潛艇的攻擊能力，V-II型將艇首6具533毫米魚雷管中的2具改裝為650毫米魚雷管，以發射TEST-71、65-73和65-76三種型號的魚雷，而533毫米魚雷仍然使用SET-65和53-65K兩種型號，裝備武器的不同也是V-II型和V-I型最大的區別。蘇聯專家們認為1到2枚SET-65型魚雷即便不能擊沉一艘像航空母艦這樣的大型戰艦也能使其完全喪失戰斗力，而且這些魚雷可以裝備核戰斗部，這也大大增強了其戰斗力。此外，V-II型還裝備了SS-N-15和SS-N-16導彈，因此，V-II型潛艇的火力是極為強大的。

627PT型

由于在武器、動力裝置、減振降噪和其它方面的一些改進，使得V-II型艇長增加到103米，水下排水量也因此增加到5670噸。V-II型比V-I型又多出了一個艙室，中央指揮艙變?yōu)?艙，分別為第1艙魚雷艙，第2艙軍官住艙、會議室及殘?jiān)鼟伋鲅b置，第3艙中央指揮艙，有中央指揮部位、輔機及糧庫，之后按照V-I型的艙室布置依次順延。艙室變化主要是因?yàn)?50毫米魚雷很長，使第1艙長度增大，因此艇首得到延伸以提供更多的儲備浮力，從而增加了一個水密艙，實際上是將原艇首艙一分為二。此外，出于對保證水上不沉性的考慮，第1艙還有一個水密的水平甲板，將艙室分成上下兩部分，這樣當破損進水時，不致淹沒全艙。

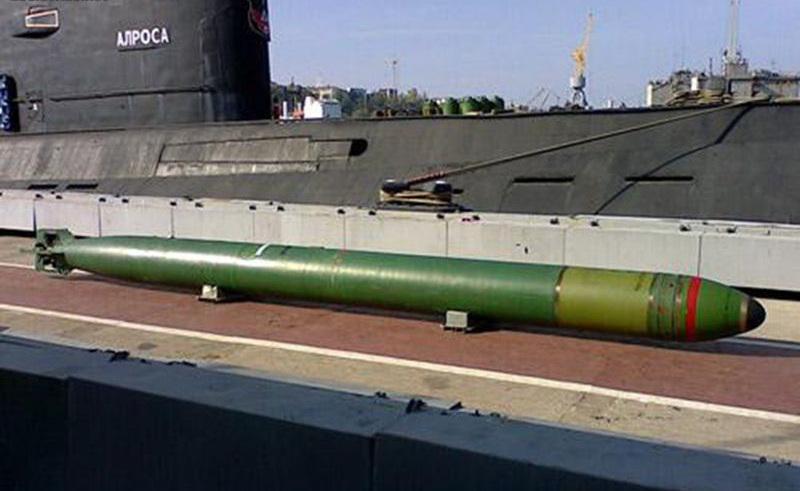

SET-65魚雷

671PTM型

671PTM型

671型攻擊核潛艇671PTM型

V-III型在V-II型的基礎上進一步降低了噪聲，為了將噪聲降到低于當時美國的洛杉磯級核潛艇，蘇聯的很多企業都參與其中，也取得了一些成績，但最后由于撥款而中止，也沒有達到目標。在整個建造過程中，為了減少潛艇的噪音，V-III型進行了全艇消聲瓦覆蓋，艇表面的流水孔和排氣口也降低到最少并以可開啟的閥門代替，以減少流體噪音，各型設備和殼體都進行了聲學隔離，因此每艘艇的噪聲都逐步有所降低，通過這些技術，該型艇的后9艘比其他的更安靜，約達到135分貝。由于進行了多項改裝，V-III型的長度和排水量分別進一步增至106.1米（螺旋槳串聯時為107.1米）和7889噸，比V-II型增加了約400m3的空間，V-III型的分艙布置與V-II型基本相同，仍分8個艙。

671PTM型

在水聲探測系統方面，V-III型采用由非金屬材料而不是以前的鈦合金制作的聲吶罩。聲吶系統也換為新型的Skat-KK系統，即МГК-500“鰩-KC/2M"綜合聲吶，“鰩”聲吶是第三代聲吶，它的搜索系統更優越，除了重量和尺寸外，在搜索水面艦艇方面，其性能與當時美國最先進的聲吶相當，達到美國同類系統的水平。在正常水文條件下，發現目標的最大距離為230-250公里。此外，V-III型上還安裝有被動噪聲測距的舷側噪聲接收基陣和首次采用的設置在垂直尾舵頂部的拖曳聲吶基陣。V-III型艇上還裝有新型的MPK-50E“梯形瀑布”雷達和“磚群”偵察雷達，新增了“克里姆-2”敵我識別器，以及最新的“牡熊星座-PTM"導航系統和“公共汽車-PTM”作戰指揮系統。通訊系統為“閃電-Л”通訊系統，“海嘯-B/БМ”衛星通訊系統和Molnia-L通信系統，配有“破雷衛”拖曳通信天線，VLF通信浮標和VHF/UHF天線。綜合各種情況來看，雖然同時代的美國洛杉磯級在安靜性和聲吶性能方面占優勢，但在水下航速、最大潛航深度、武器裝備的數量和質量方面，V-III型則占有一定的優勢。^[3][1]

671PTMK型

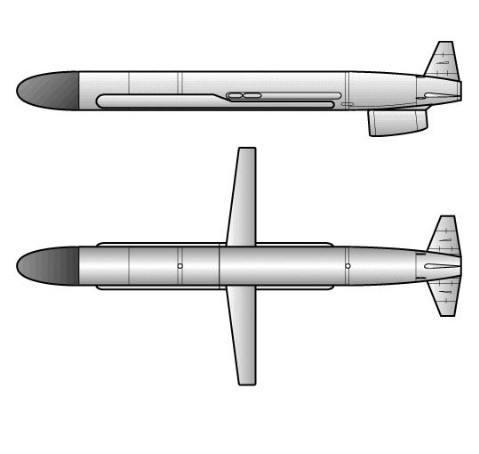

“石榴石”潛射巡航導彈

服役動態

越洋航行

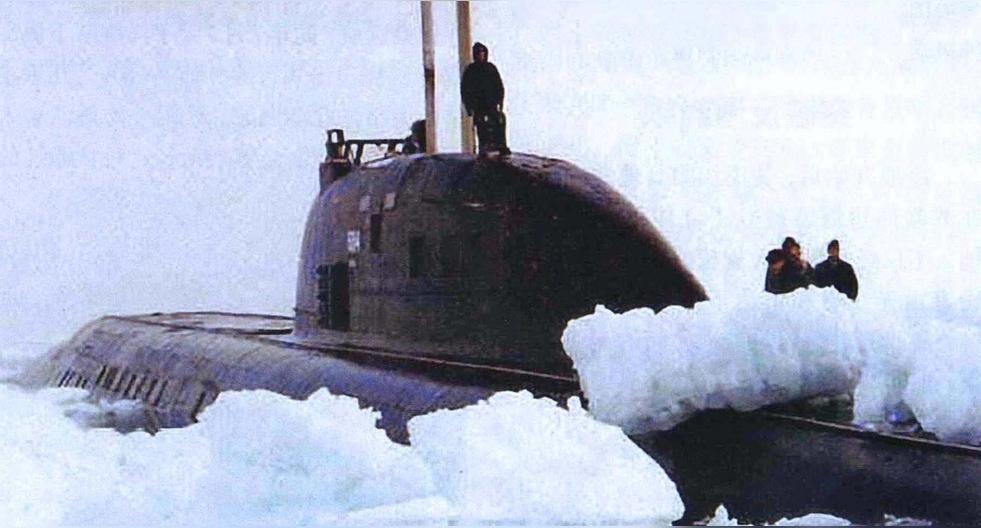

破冰浮出的671型攻擊核潛艇

1976年1月，K-469艇護送K-171艇從北方艦隊出發，穿越大西洋到達太平洋艦隊，在此期間K-469以潛望鏡深度靠近了南級洲的表面。在大西洋，兩艘潛艇航行時僅相距18鏈，并保持著頻繁的水下聯系，在不同的深度一起通過了德雷克海峽，分別在太平洋穿過了赤道并通過不同的路線到達堪察加半島。在3月到達了匯合點，共花費80天，總共航行了21754海里。

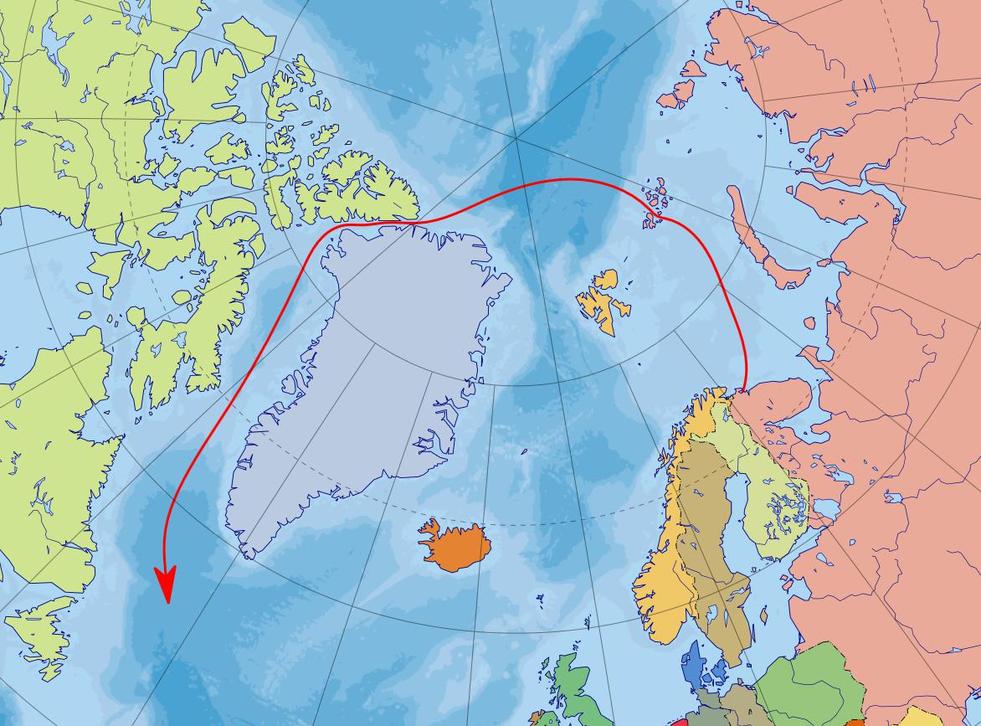

K-524航行路線

戰備服役

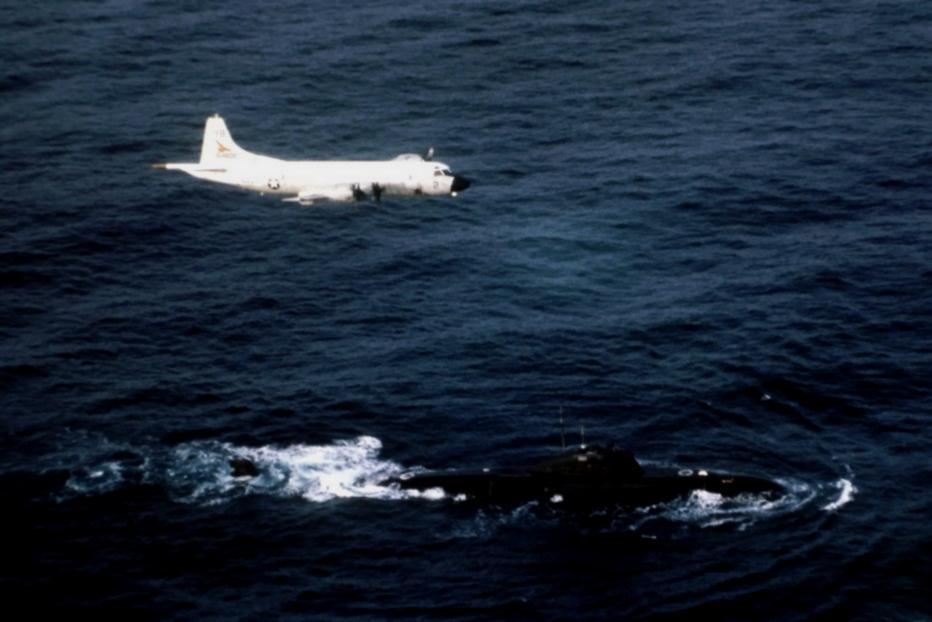

1985年P(guān)-3C反潛飛機飛過671型核潛艇

1978年，671型核潛艇在蘇聯海軍服役期間異?；钴S，擔負了大量的戰斗任務，一度成為蘇聯水下艦隊的中堅。K-495號累計在海上渡過了278天，其中大約78天用于緊張的戰備值班任務，顯示了相當高的出勤率。1979年，蘇聯有兩艘671原型型艇在波斯灣執行過任務，當時在該地區的美海軍艦艇多達50艘。

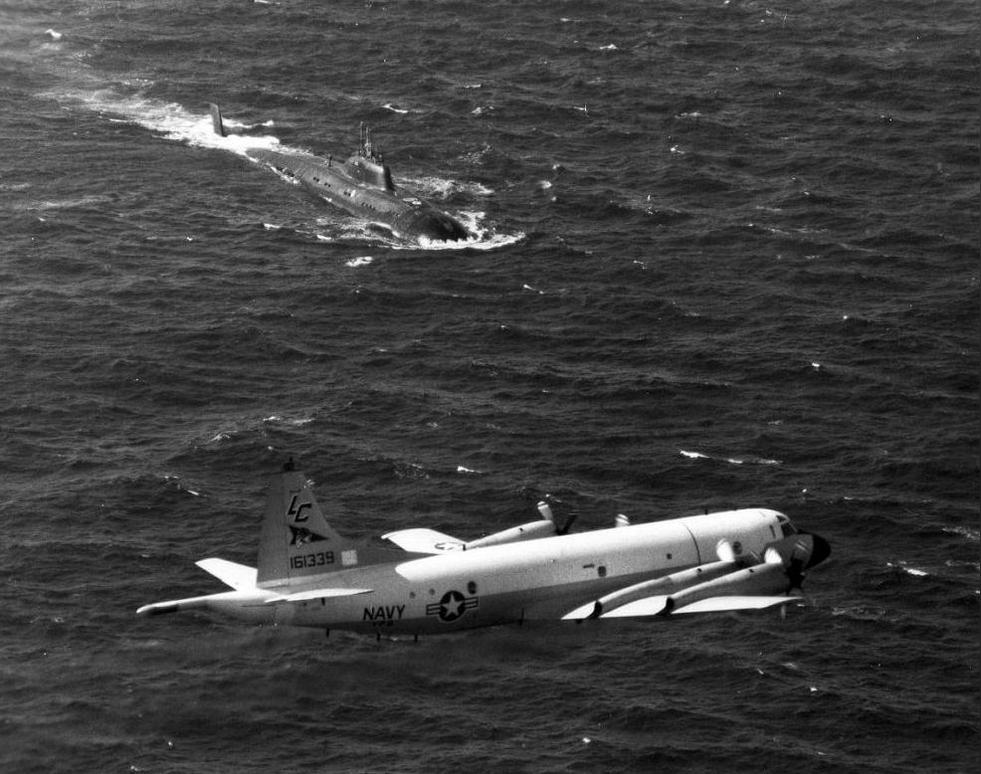

1987年P(guān)-3B反潛飛機飛過671型核潛艇

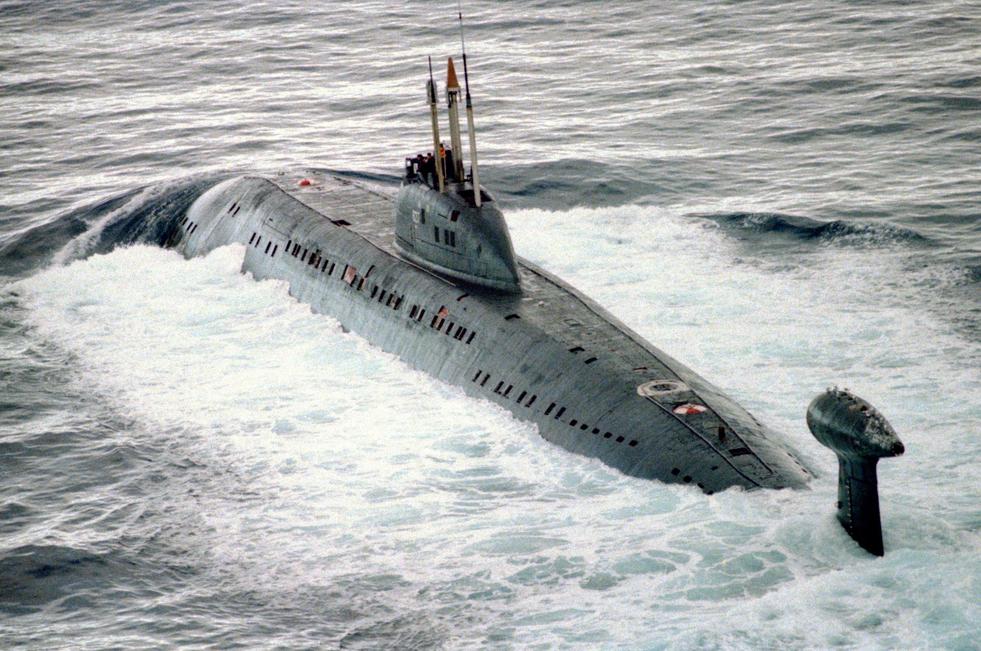

671型攻擊核潛艇下潛

1996年，671PTM型K-448“坦波夫”號在蘇格蘭赫布里底群島海域執行巡邏任務，由于某個艇員突發疾病，急需手術，為此向正在周圍海域進行反潛演習的北約英國海軍艦艇求助而浮出水面，這名水兵被英國海軍直升機緊急運往醫院救治，而此事也使英國海軍因無法發現該艇而大為震驚。^[1]

服役事故

FF-1038護衛艦

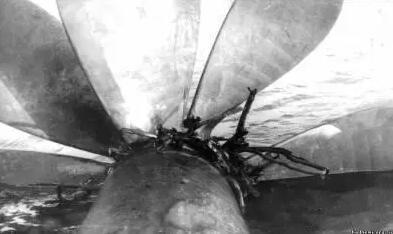

K-324被纏住的螺旋槳

1985年8月10日，K-314艇停泊在符拉迪沃斯托克城外的碼頭補給燃料，由于操作人員違反了操作規程及核安全方面的規定，核反應堆蓋子斷裂，控制桿被錯誤的移動，導致反應堆成為臨界狀態。由此引起的爆炸致使大量放射能泄漏，污染了碼頭外海上6公里的區域，事故造成10名為潛艇補給燃料的工作人員死亡，被損壞的反應堆艙內尚含有核燃料。2006年9月6日,一艘671型PTM型K-414在巴倫支海發生電氣火災，兩名乘員喪生，潛艇被拖回維德亞耶沃母港。^[1]

本級艇

參考資料^[3][1]

總體評價

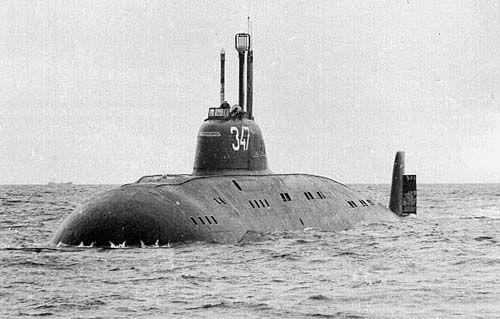

671型攻擊核潛艇671原型艇
