交變磁場與可動部分導體中的感應電流相互作用而產生轉動力矩的機械式指示電表。感應電流由交變磁場本身產生的稱為單磁通式；感應電流由另一交變磁場產生的稱為多磁通式。

分類

多磁通式

電表原理

在轉動鋁盤的上下各有1個電磁線圈?利用電磁感應的原理使鋁盤受到2個力的推動?從而達到轉動的目的?在校驗此類電

感應系電表

度表的時候?調節磁鐵在鋁盤覆蓋面積的大小??可以達到調節電度表走字快慢的目的。

制動力柜

當感應系電度表圓盤旋轉時，由于圓盤切割磁通而產生制動力矩。穿過圓盤的磁通有阻尼磁鋼的直流磁通、電壓工作磁通和電流工作磁通，因此圓盤旋轉時作用其上的制動力矩有阻尼磁鋼產生的制動力矩M_z、電流工作磁通產生的自制動

感應系電表

力矩M_I和電壓工作磁通產生的自制動力矩M_U。

單磁通式感應系電表的測量機構（圖1）中，鐵心上繞有固定線圈，當固定線圈通以交流電時，在鐵心中將產生交變磁場，從而使動圈與附加線圈組成的回路中產生感應電流，此電流與原交變磁場作用形成轉動力矩。

電表測量

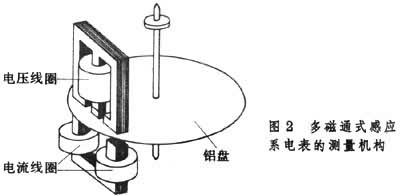

多磁通式感應系電表的測量機構（圖2）中，可動鋁盤上的上、下方都設有帶鐵心的線圈，當線圈通以交流電時，其周圍將產生穿過鋁盤的交變磁通，并分別在鋁盤中感應渦流。這些渦流各與另一磁通作用，產生使鋁盤轉動的力矩M。M＝KfΦuΦIsinβ，Φu、ΦI分別是兩正弦交變磁通的有效值，β是該兩磁通相量間的夾角,f為正弦波頻率，K為常數。

感應系電表

由于直流磁通不能感生電流，因此感應系電表主要用以構成電能表，計量交流工頻電能。
