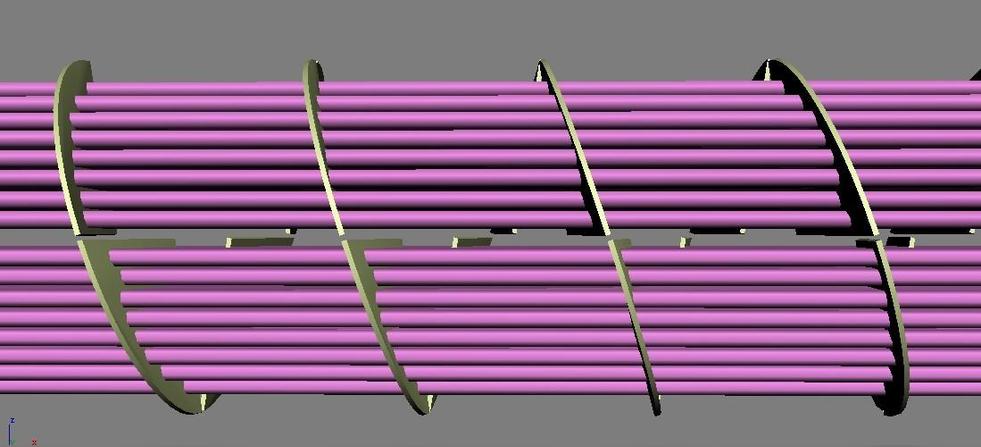

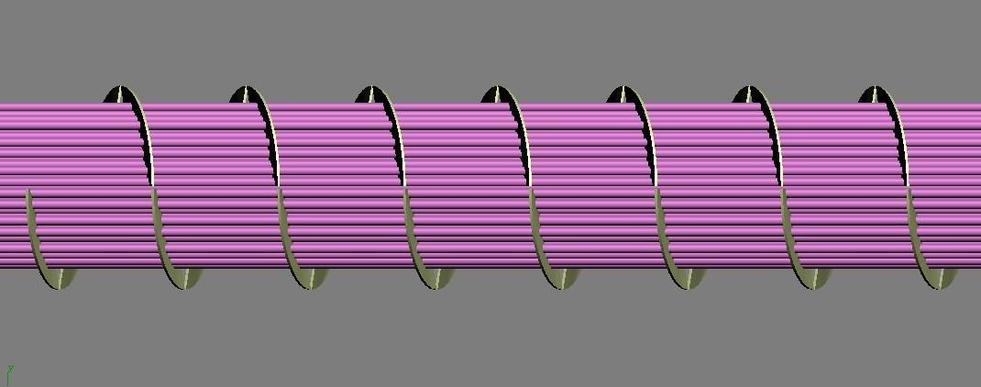

螺旋折流板的提出基于這樣一種思想：通過改變殼側折流板的布置 ,使殼側流體呈連續的螺旋狀流動。因此 ,理想的折流板布置應該為連續的螺旋曲面。但是 ,螺旋曲面加工困難 ,而且換熱管與折流板的配合也較難實現?？紤]到加工上的方便 ,采用一系列的扇形平面板(稱之為螺旋折流板)替代曲面相間連接 ,在殼側形成近似螺旋面 ,使殼側流體產生近似連續螺旋狀流動。一般來說 ,出于加工方面的考慮 ,一個螺距取 2～4 塊折流板 ,相鄰折流板之間有連續搭接和交錯搭接兩方式 ,按流道又可分為單螺旋和雙螺旋兩種結構.

特點

應用范圍廣、結構簡單、造價低廉

螺旋折流板換熱器

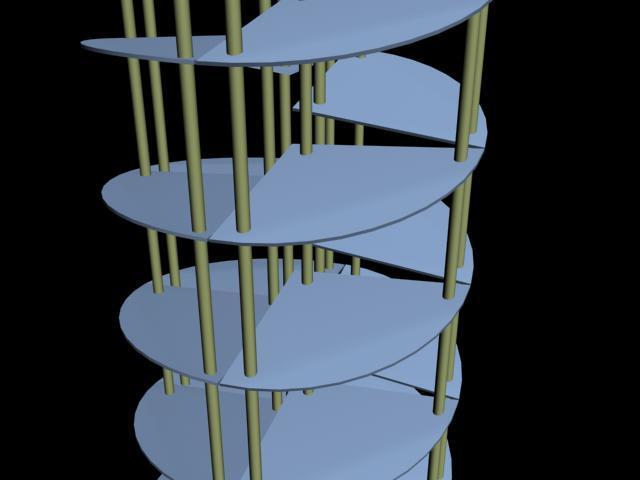

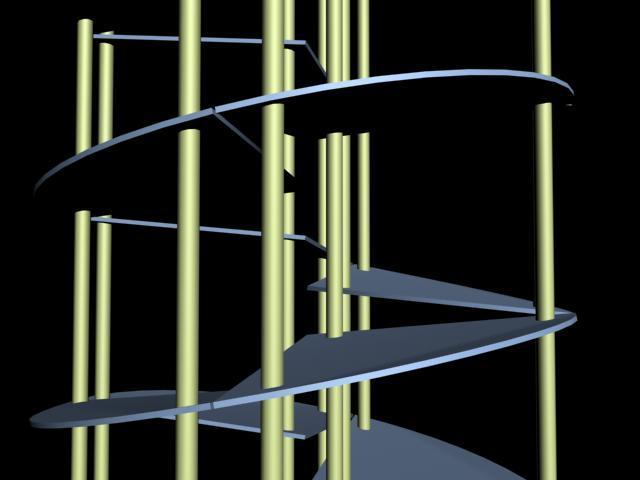

傳統換熱器中最普遍應用的是弓形折流板，由于存在阻流與壓降大、有流動滯死區、易結垢、傳熱的平均溫差小、振動條件下易失效等缺陷，近年來逐漸被螺旋折流板所取代。理想的螺旋折流板應具有連續的螺旋曲面。由于加工困難，目前所采用的折流板，一般由若干個1/4的扇形平面板替代曲面相間連接，形成近似的螺旋面。在折流時，流體處于近似螺旋流動狀態。相比于弓形折流板，在相同工況下，這樣的折流板（被稱為非連續型螺旋折流板）可減少壓降45%左右，而總傳熱系數可提高20%～30%，在相同熱負荷下，可大大減小換熱器尺寸。

螺旋折流板

螺旋折流板

螺旋折流板

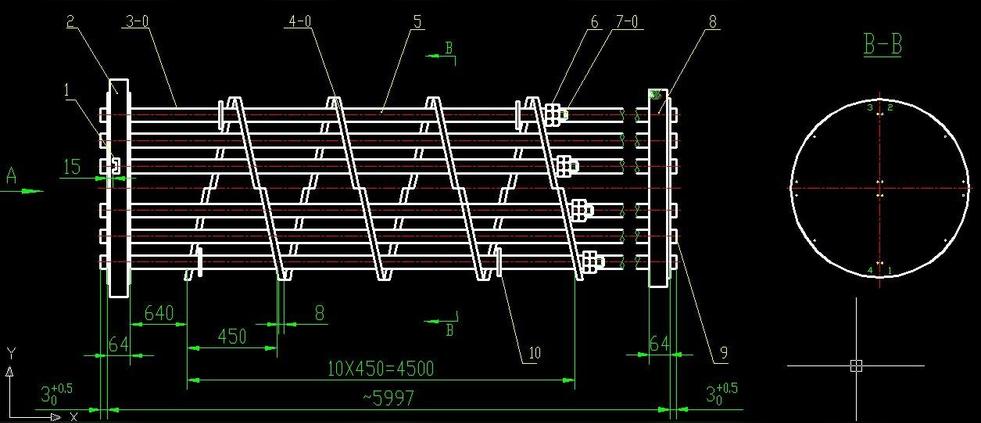

管殼式換熱器由于具有、清洗方便等優點而在石油、化工、煉油、核能利用等領域占據著重要地位 . 由于殼側流體流動方向改變頻繁 ,且存在漏流等現象 ,因此殼側流動與換熱是這種換熱器的瓶頸所在. 弓型折流板換熱器是最普遍應用的一種傳統管殼式換熱器 ,但它的弊端在于 : 沿程壓降較大 ; 易出現流動死區、旁流和漏流 ,且容易積垢；較高的質量流速易誘 導換熱管的振動 ,縮短了壽命。針對其殼側流動的缺點 ,人們提出了螺旋折流板換熱器的概念(圖) ,并于 20 世紀 90 年代初由 ABB 公司開發出系列產品 ,在實際應 用中取得了良好的效果 ,尤其對于高粘度流體效果更加突出.

螺旋折流板

螺旋折流板
